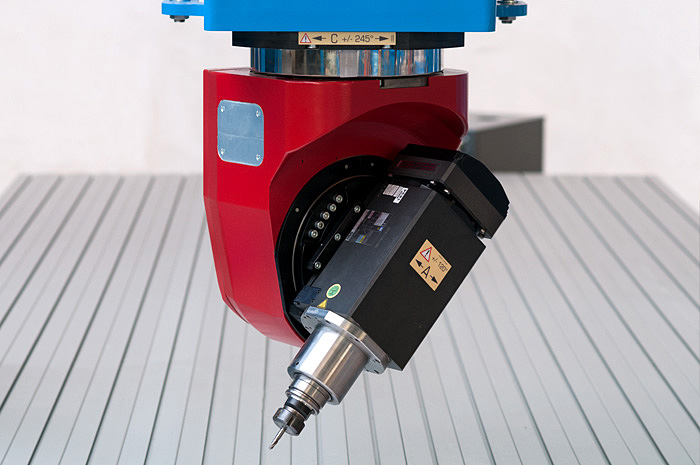

Wrzeciono maszyny CNC

Wybór wrzeciona czy głowicy frezerskiej jest bardzo ważny. O ile do zabawy w sklejce czy w miękkich tworzywach wystarczy "zabawkowe" wrzeciono szczotkowe w plastikowej obudowie, to do zastosowań profesjonalnych (czyli do zarabiania pieniędzy) zupełnie się nie nadaje. Przy intensywnej pracy można je wykończyć w kilka godzin, a gdy je oszczędzamy to starczy góra na pół roku.


Wrzeciona profesjonalne to wrzeciona bezszczotkowe, indukcyjne, sterowane falownikiem, na łożyskach ceramicznych z szczelną komorą silnika i mają koniecznie metalową obudowę. Do wyboru mamy obroty i moc wrzeciona.

Obroty wrzeciona to nominalna wartość z tabliczki znamionowej (12.000, 15.000, 18.000, 24.000, 40.000 obr/min) co nie oznacza, że wrzeciono zawsze musi się kręcić z tymi obrotami. Obroty można regulować falownikiem, jednak należy pamiętać, że moc wrzeciona to moment razy prędkość obrotowa, więc przy zachowaniu momentu, zmniejszając obroty o połowę -moc również o połowę spada. I tu trzeba iść na kompromis...

Nie ma wrzeciona do wszystkiego. Im większa moc wrzeciona tym najczęściej większe średnice łożysk, a te łożyska są powodem ograniczania prędkości obrotowej wrzeciona. Im większa średnica łożyska, tym z większą siłą odśrodkową kulki naciskają na bieżnie zewnętrznego pierścienia łożyska i tym samym wydziela się więcej ciepła (jedną z metod zmniejszenia tego efektu jest zastosowanie dużo lżejszych kulek ceramicznych). Dlatego wrzeciona 40.000 obr/min produkowane są najczęściej tylko w niewielkich zakresach mocy.

Wysokie obroty lubią: aluminium, drewno, materiały kompozytowe, laminaty itp. Wysokich obrotów raczej nie stosuje się przy obróbce stali, a w szczególności nierdzewnej, tworzyw termoplastycznych i przy wierceniu wiertłami HSS.

Co do mocy to podstawowym kryterium są maksymalna średnice frezów, które będziemy stosować i obrabiane nimi materiały. Do obróbki aluminium, tworzyw, drewna, laminatów frezami do 5mm wystarczy wrzeciono 0.8kW 24.000 obr/min, frezami do 8mm 1kW, do 12mm 3.3kW, do 16mm 5.6kW. Do stali przede wszystkim powinniśmy wybrać wrzeciono o mniejszych obrotach 15.000 do 18.000 obr/min i mocach 3.3kW do 10mm, 5.6kW do 12mm, 7kW do 16mm, 10kw do 20mm.

Jeżeli planujemy wiercić w stali to zawsze musimy wybrać wrzeciono o większej mocy ponieważ np. chcąc wiercić wiertłem 6mm w stali przy 2000 obr/min wrzecionem 5.6kW 18.000 obr., mamy do dyspozycji tylko 0.6kW. Nie można porównywać mocy wrzecion z mocami konwencjonalnych frezarek ponieważ mają one przekładnie i nie musi być takiego zapasu momentu.

I jeszcze jedno. Trwałość takich wrzecion to dochodzi do 10 lat...
