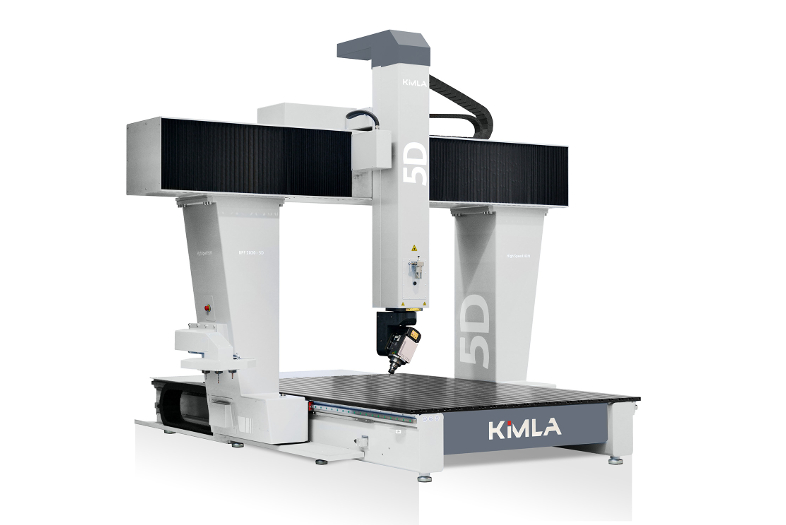

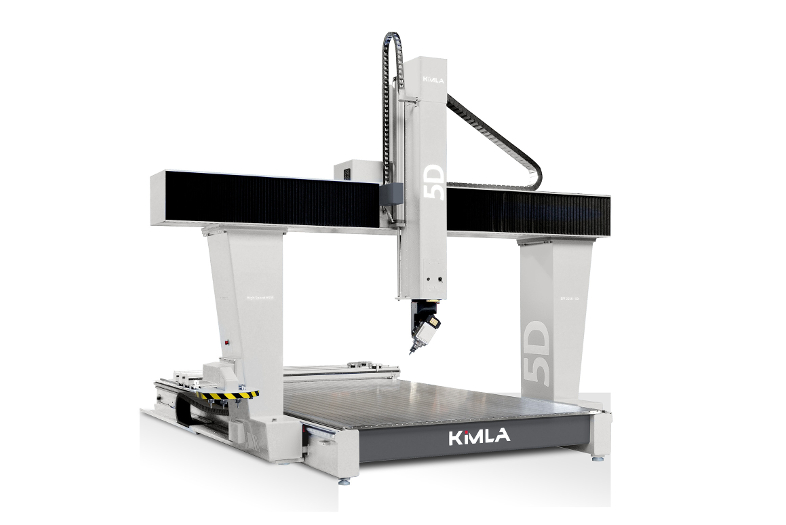

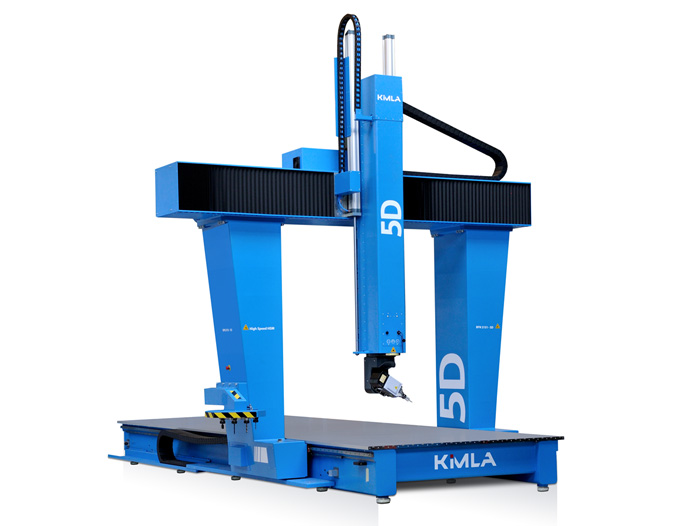

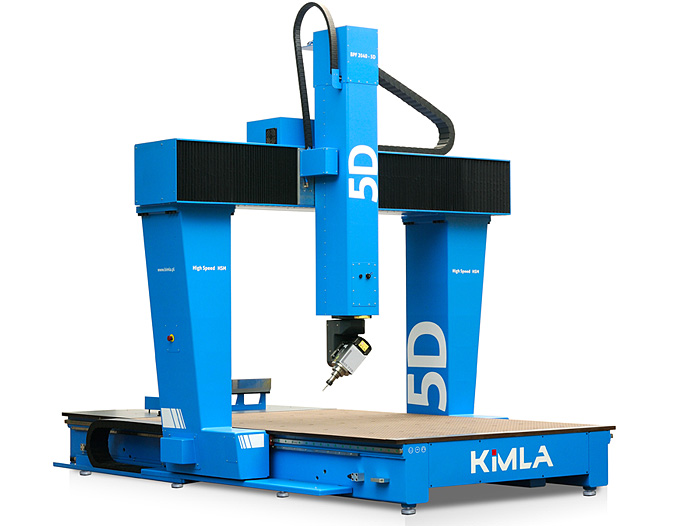

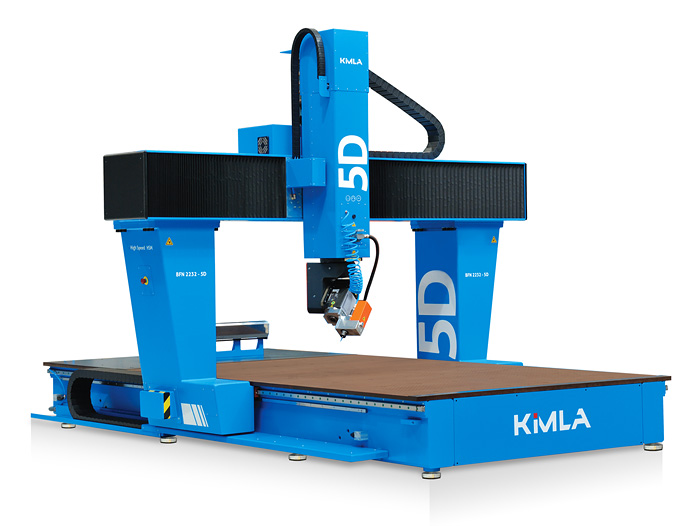

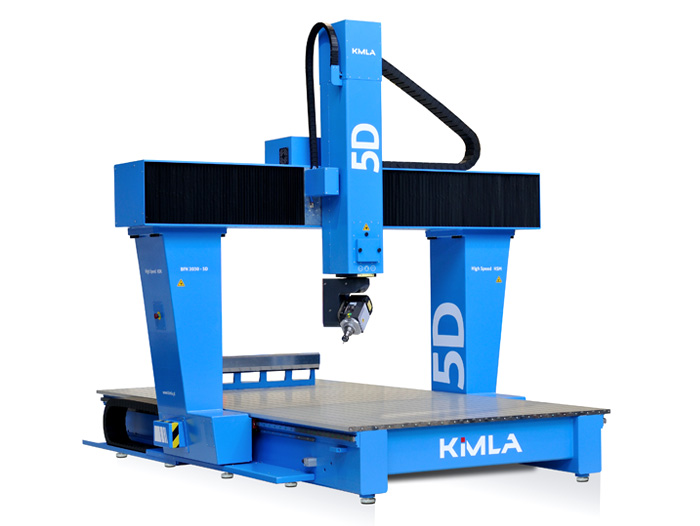

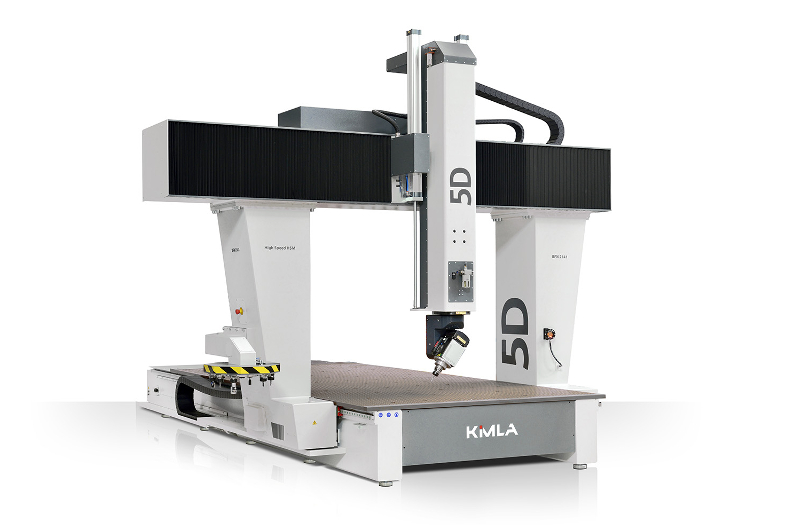

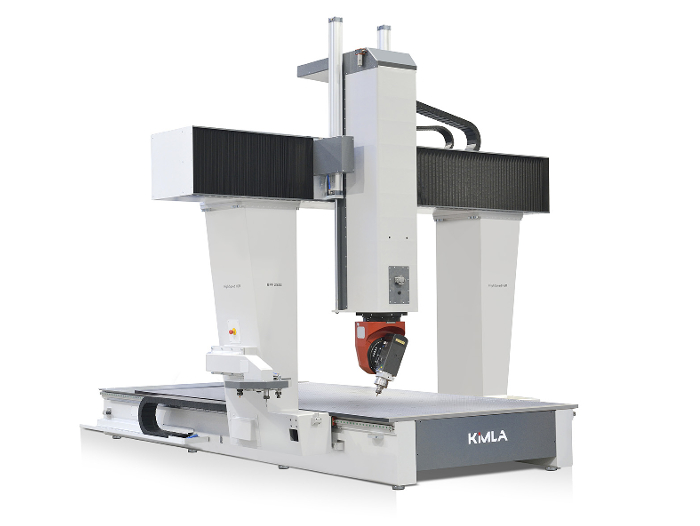

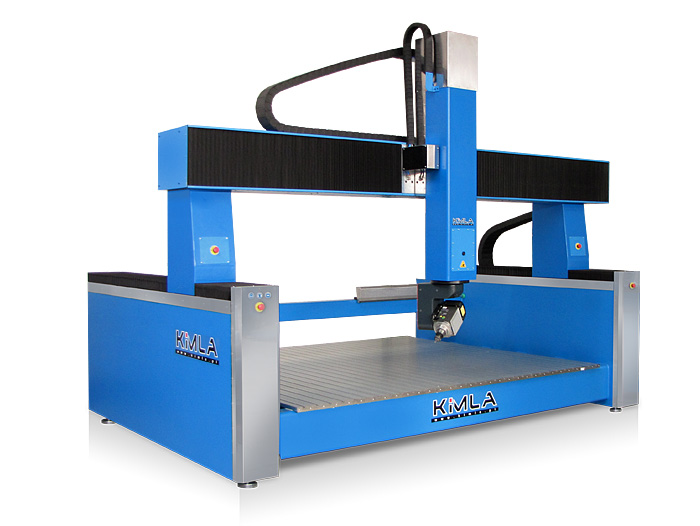

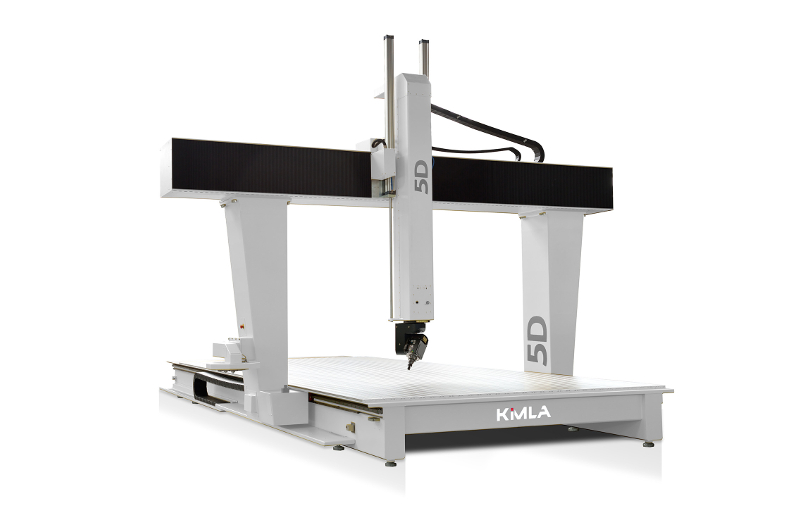

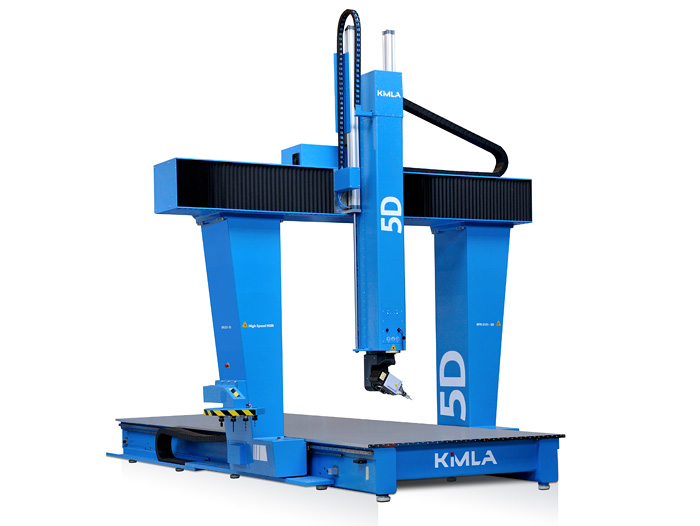

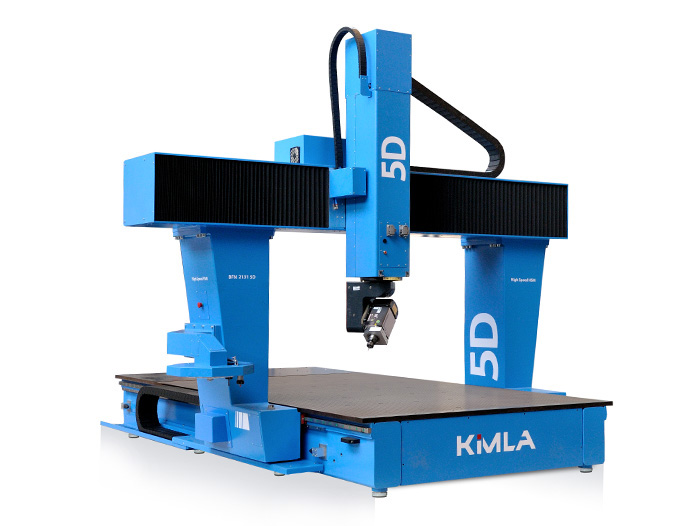

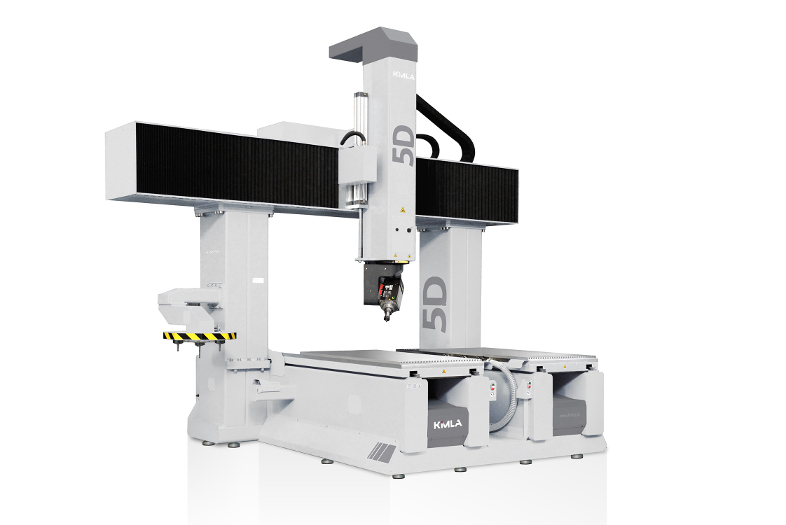

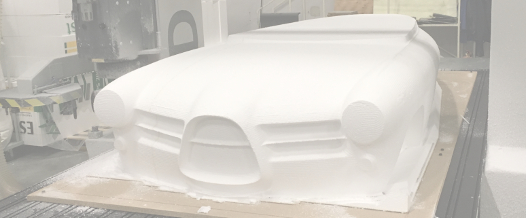

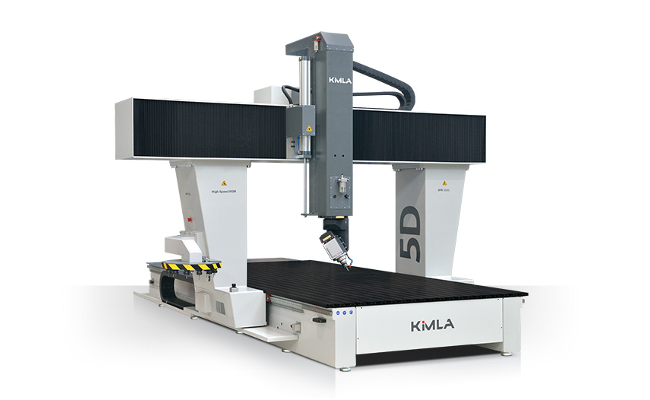

Frezarki CNC 5 osi to urządzenia, które służą do wykonywania detali wielkogabarytowych. Najczęściej są to modele odlewnicze, do termoformowania i form laminatowych. Maszyny te mogą być wykonowanywane w bardzo szerokim zakresie obszarów roboczych.

Wyposażone są w wysokiej klasy system sterowania, pozwalający na symultaniczną interpolację wszystkich osi z rzutowaniem prędkości pracy na czoło narzędzia. Pięcioosiowe frezarki CNC stosowane są także do wykonywania obróbek produkcyjnych po termoformowaniu lub po laminowaniu. Obróbki wykańczając, odcinanie nadlewek oraz obróbki kształtowe mogą być obrabiane na podstawie zeskanowych kształtów głowicą dotykową. Umożliwia to wykonywanie prac wykończeniowych bez konieczności używania drogiego oprogramowania CAM.

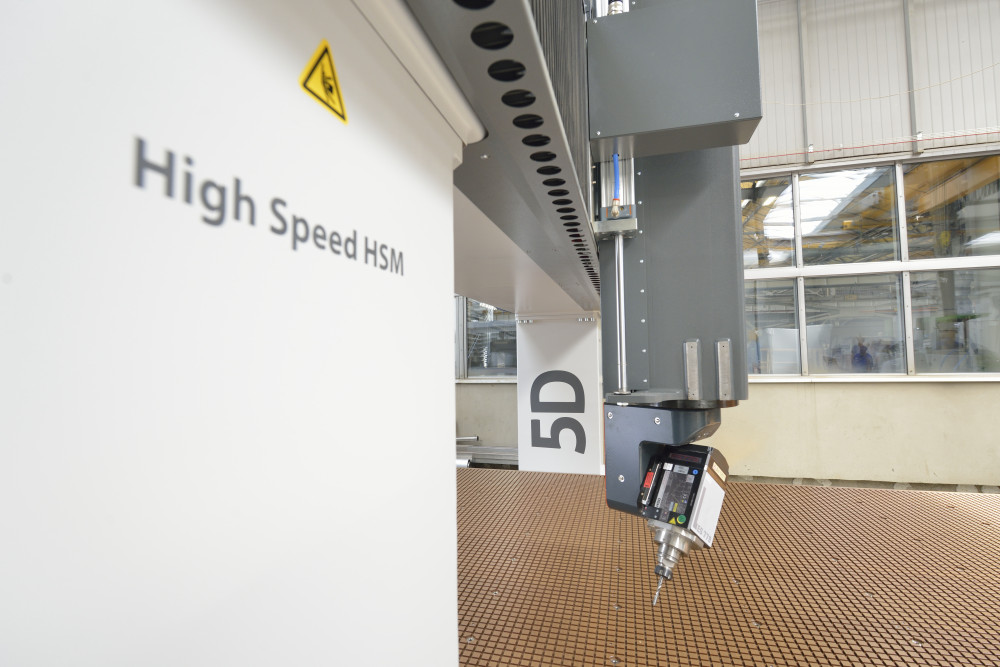

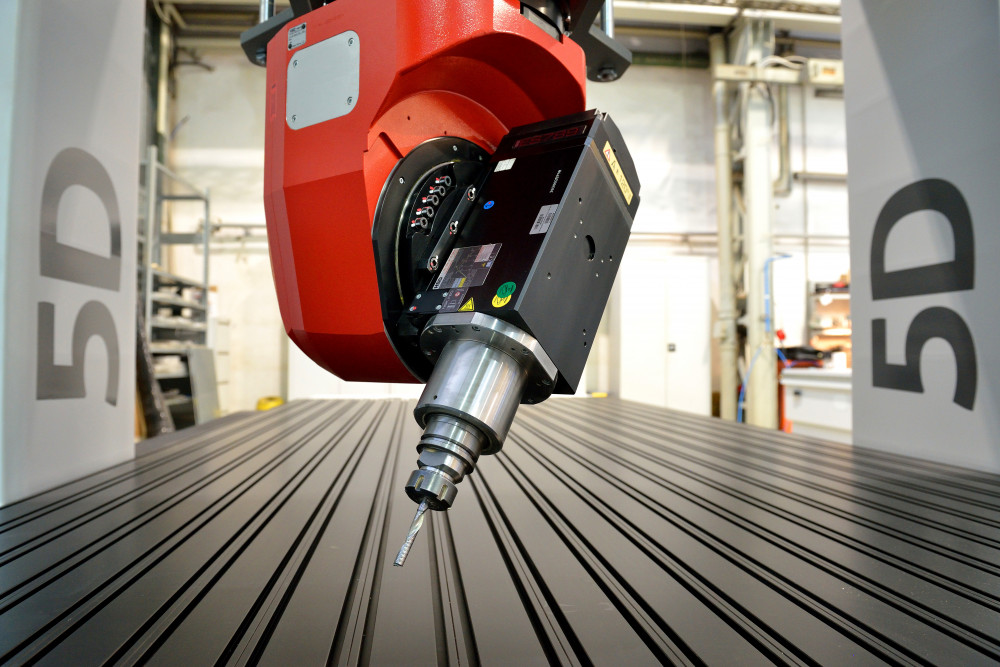

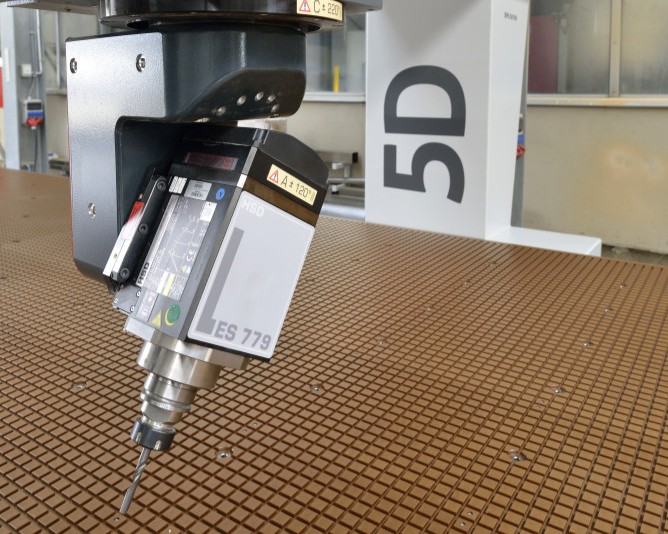

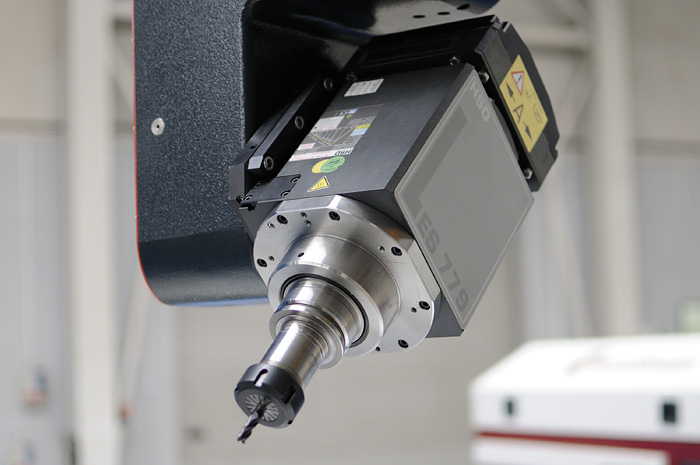

Maszyny pięcioosiowe wyposażane są we wrzeciona od 5kW do 30kW. Głowice frezarek 5D firmy Kimla zbudowane są na bazie bezluzowych przekładni harmonicznych niemieckiej firmy Harmonic Drive. Zapewnia to wysoką sztywność przy zachowaniu bardzo dużej wydajności i dynamiki ruchów. Dzięki zastosowaniu innowacyjnego systemu sterowaania wydajność frezarek CNC 5 osi firmy Kimla wielokrotnie przekracza podobne rozwiązania oferowane przez innych producentów.

opcje podstawowe
Wymiary obszaru
roboczego [mm]
Długość 1500, 2000, 2100, 2500, 2600, 3000, 3100, 4000, 4100, 5000, 5100 .. 24000*
Szerokość 1500, 2100, 2600, 3100 .. 5000*
Zakres osi Z 700, 800, 900, 1000 ... 2000
Zakres osi A [stopnie] ± 130°
Zakres osi C [stopnie] ± 213°
Wrzeciona 18 000 obr./min. 6kW, 7.5kW, 12kW, 16kW, 18kW, 25kW
24 000 obr./min. 6kW, 8kW, 9kW, 12kW, 13kW, 16kW, 18kW
50 000 obr./min. 2.4kW, 4.8kW
Chłodzenie Powietrze, Ciecz + agregat chłodniczy
System sterowania Serwonapędy cyfrowe AC High Speed

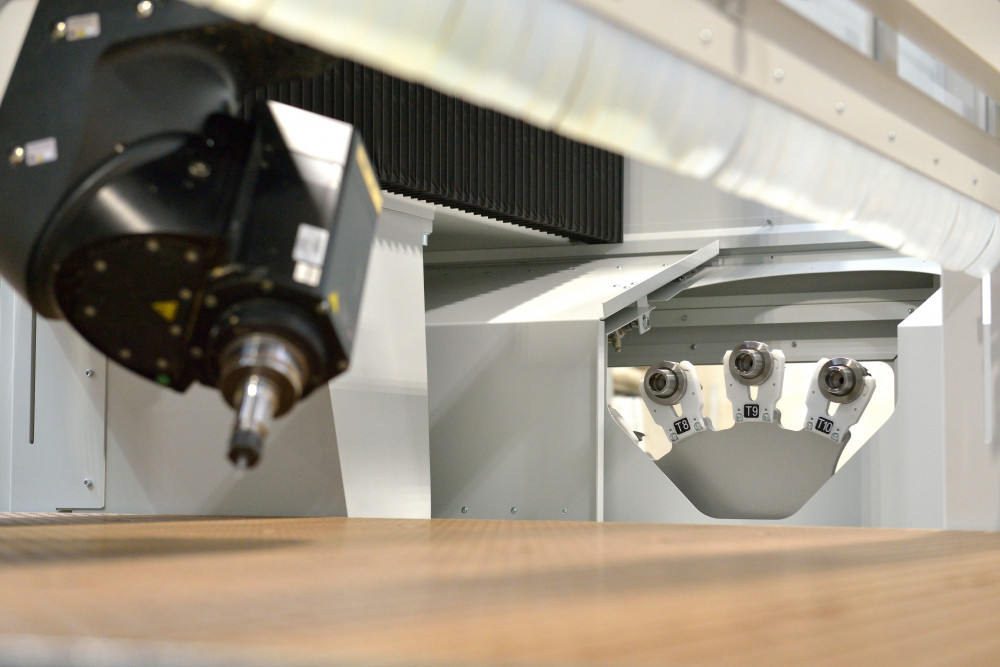

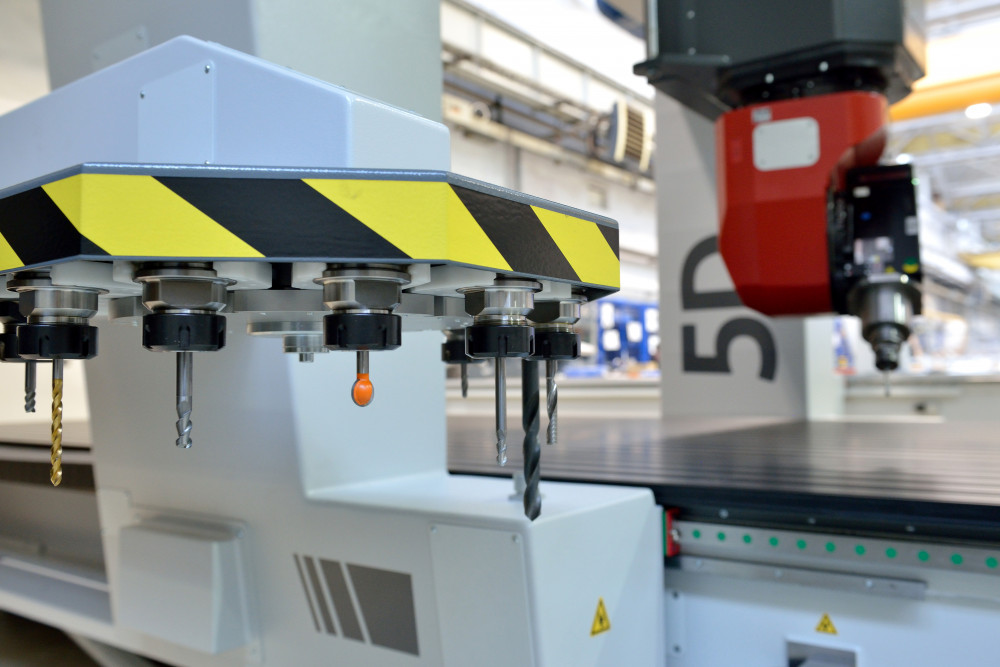

Automatyczna wymiana narzędzi (ATC) Magazyn liniowy
Magazyn obrotowy
Typ stołu T-rowkowy
Próżniowy
Hybrydowy
Automatyczna korekcja długości narzędzia

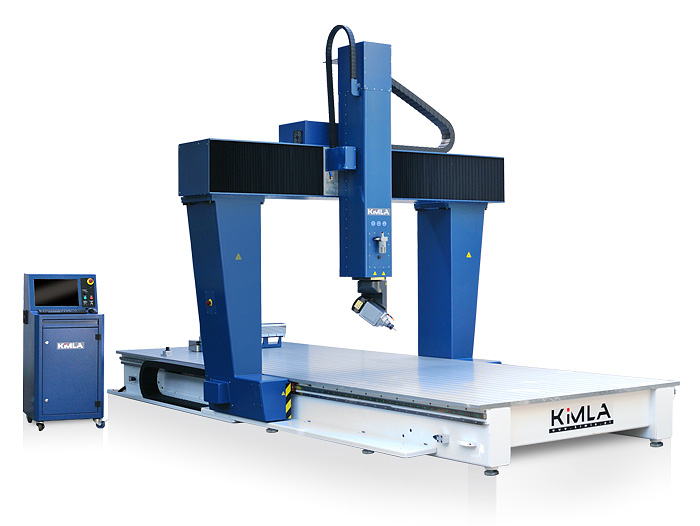

Szafa sterownicza z komputerem sterującym

video play

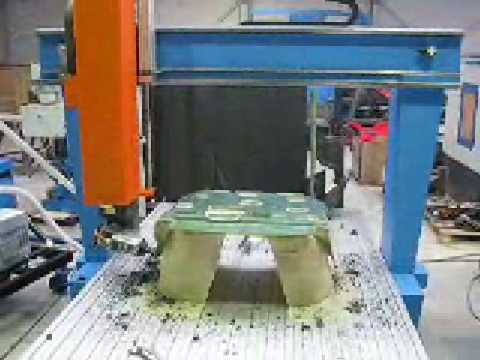

Frezarka 5D, obcinanie elementów kompozytowych. Interpolacja symultaniczna
video play

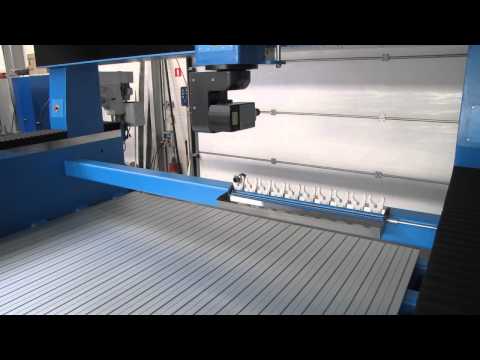

Frezarka 5D do modeli
video play

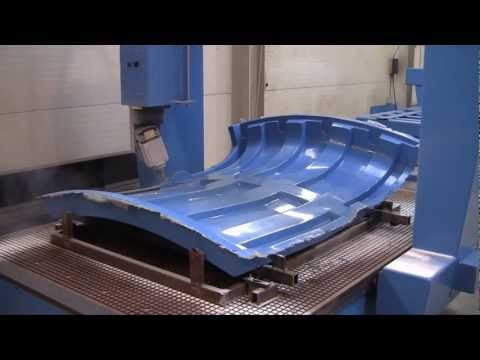

5D Obcinanie po termoformowaniu
video play
Frezarka CNC Kimla 5D
