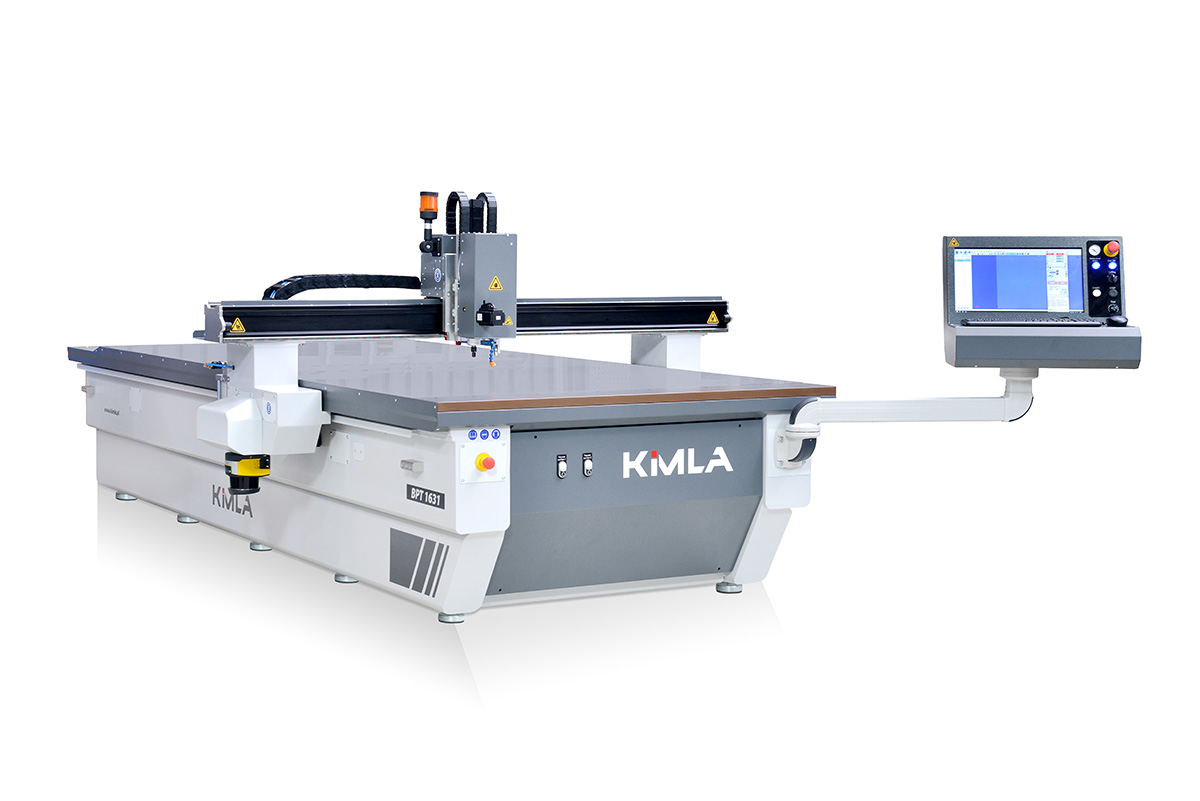

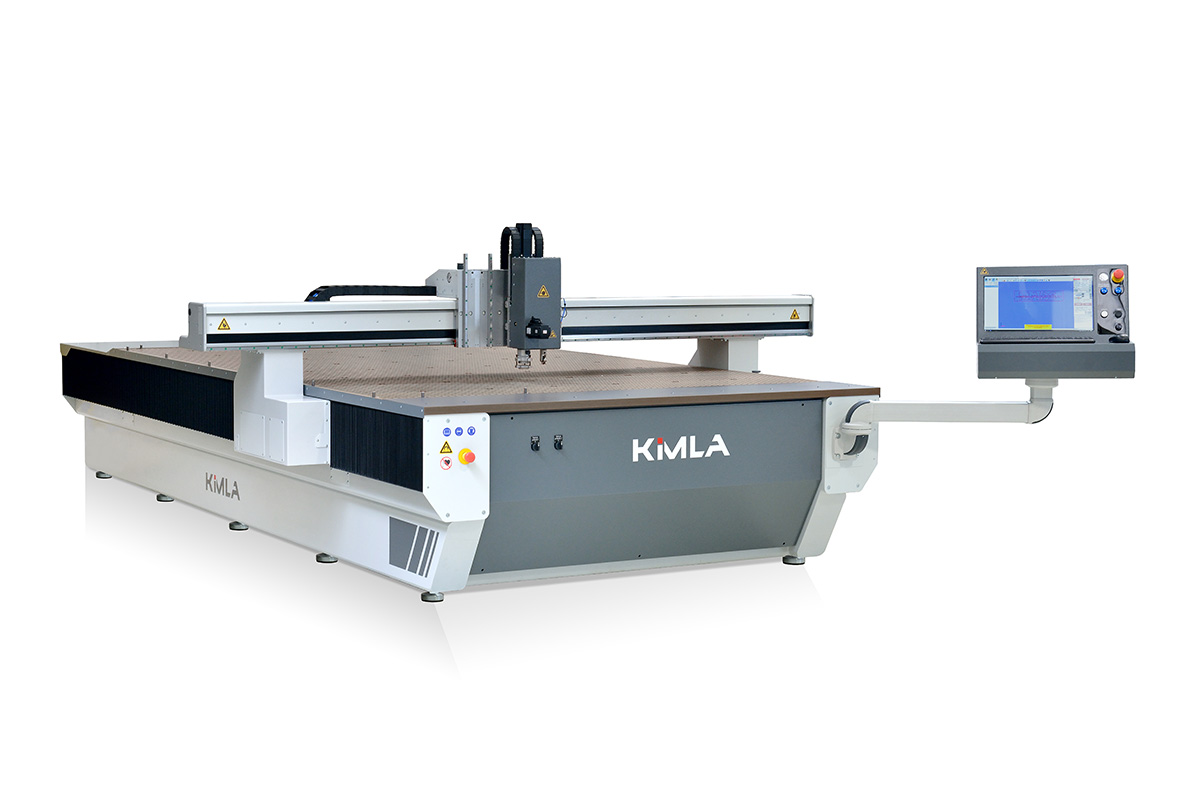

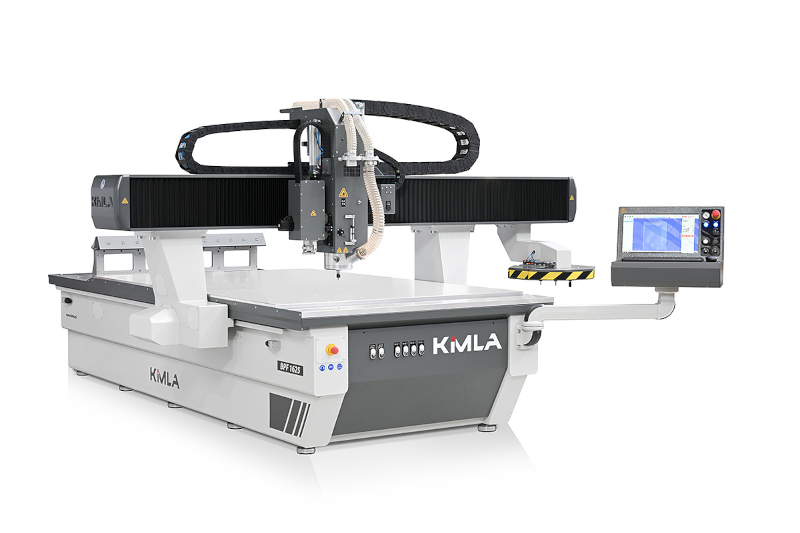

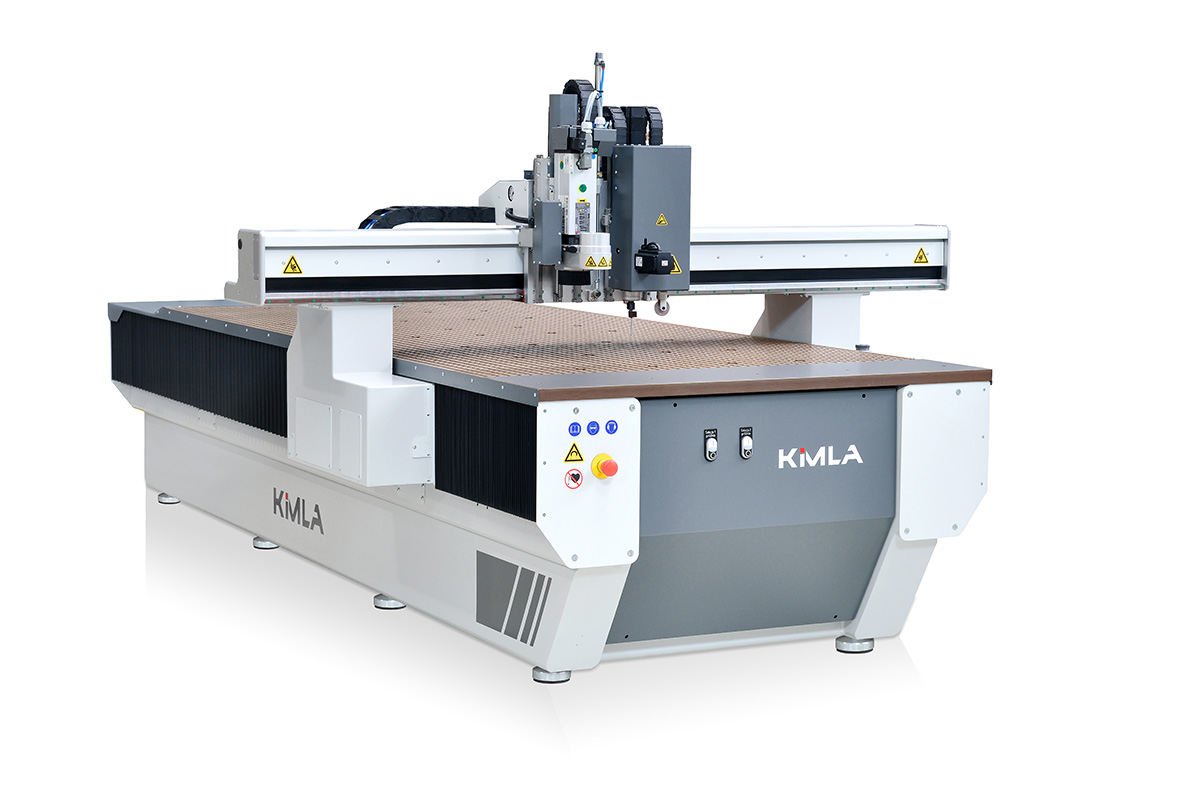

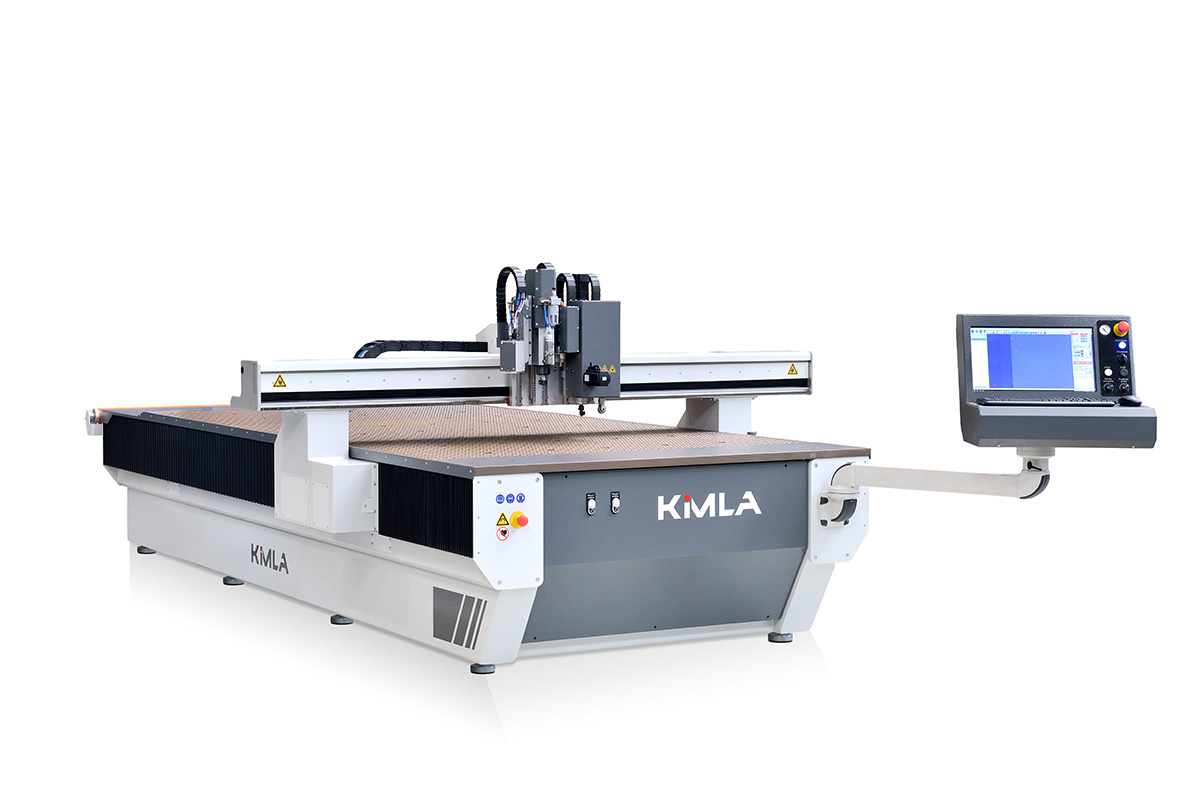

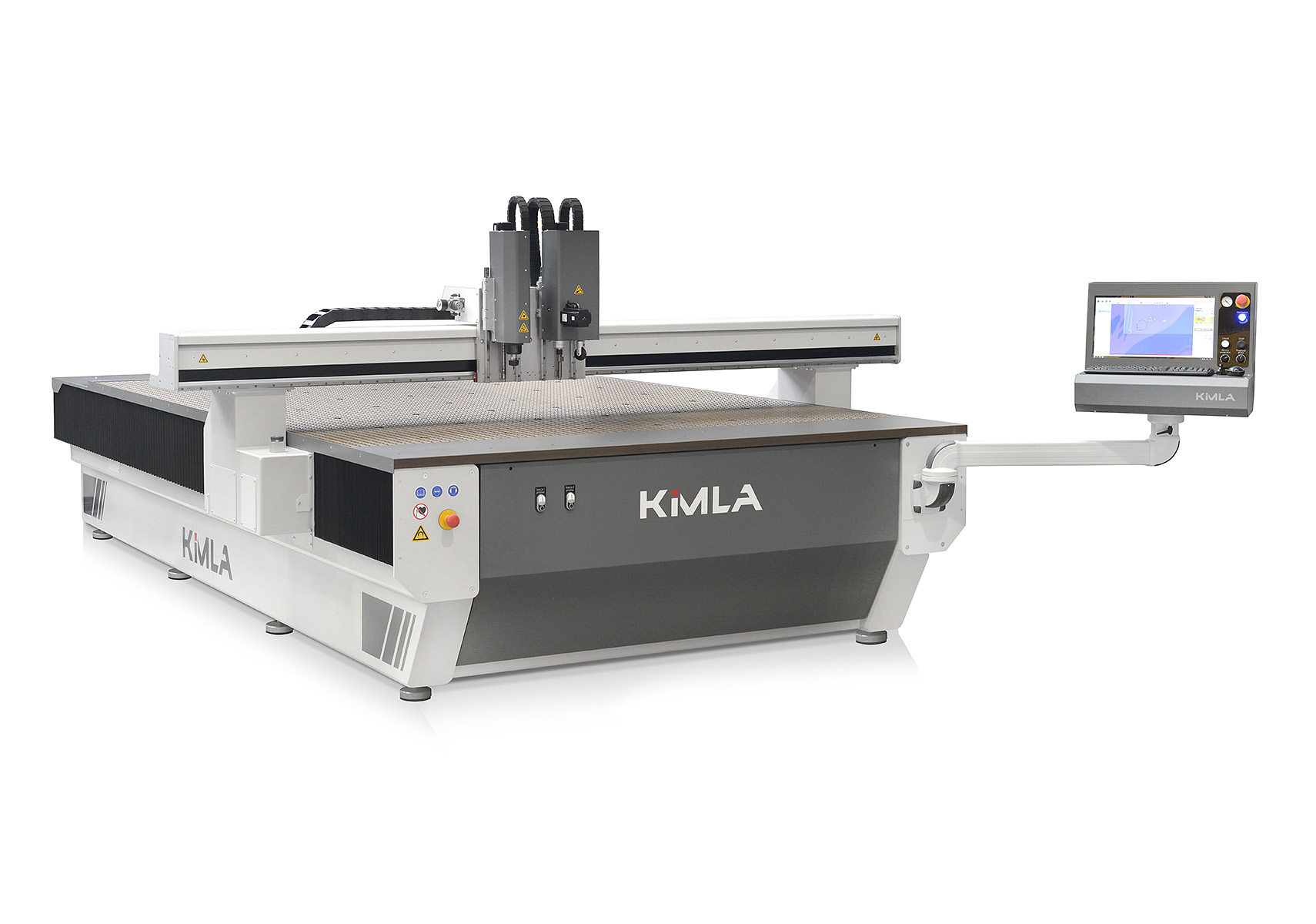

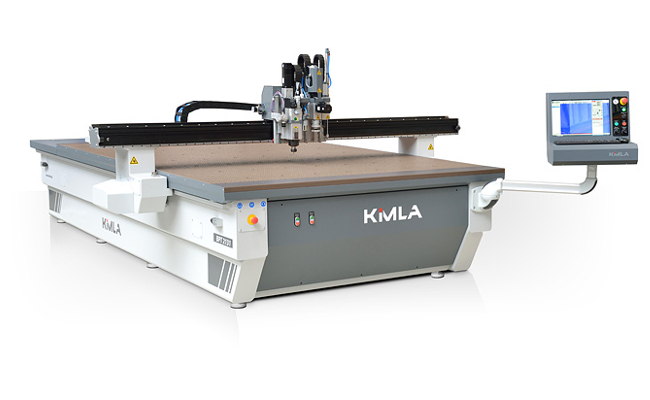

Cuttery uniwersalne firmy Kimla sa urządzeniami służącymi do wycinania nożem oscylacyjnym lub wleczonym. Wszystkie cuttery są wyposażone w nóż aktywny sterowany serwonapędami. Maszyny z nożem oscylacyjnym mogą mieć głowice zasilane pneumatycznie lub elektrycznie. Głowice pneumatyczne są głowicami wysoko-częstotliwościowymi umożliwiającymi osiąganie bardzo dużych prędkości posuwu w miękkich materiałach. Głowice pneumatyczne stosowane są do wyjątkowo wydajnej obróki materiałów spienionych o niewielkiej gęstości.

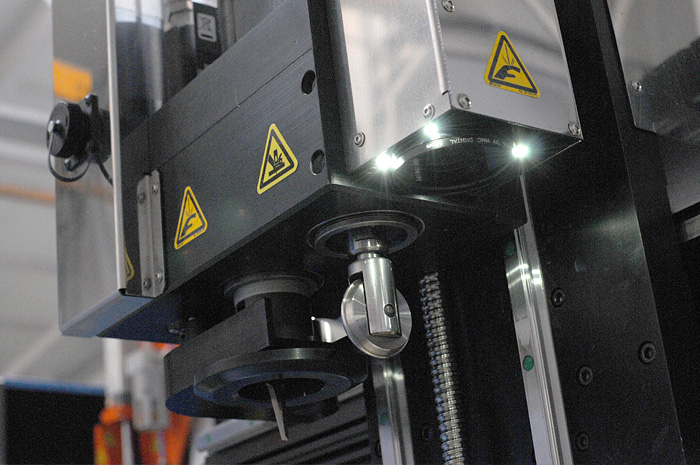

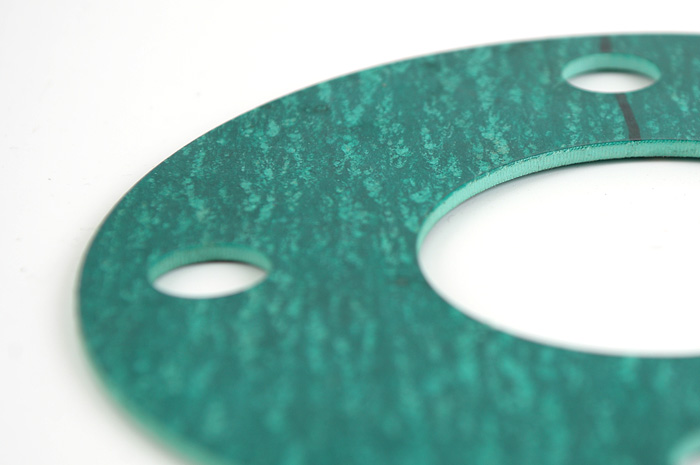

Do obróbki materiałów twardszych o większej gęstości takich jak: materiały uszczelkarskie, również te zbrojone siatką i blachą stalową, polecamy głowice elektryczne, które mają bardzo dużą moc, dzięki zastosowaniu dwóch serwonapędów. Jeden serwonapęd służy do ustawiania kąta noża, a drugi do napędu oscylacji. Wyjątkową moc głowicy można uzyskać stosując silinik o mocy 0,4 kW. Pozwala to na produkcyjne wykonywanie prac w różnych materiałach, nawet tych dotychczas uznawanych za niemożliwe do cięcia cutterem.

Cuttery uniwersalne znalazły również zastosowanie przy cięciu jednowarstwowym lub wielowarstwowym tkanin. Do mocowania materiałów stosowane są stoły podciśnieniowe lub próżniowe podzielone na sekcje, co umożliwia pracę na wielu obszarach roboczych. Wszystkie maszyny wyposażone są w pulpity sterownicze z przemysłowym komputerem sterującym wraz z odpowiednim oprogramowaniem. Oprogramowanie oprócz sterowania maszynami umożliwia przygotowanie ścieżki narzędzia oraz wykonanie rozkładu optymalnego (nesting). Pozwala to na maksymalne wykorzystanie materiału przy bardzo krótkim czasie przygotowania rozkroju.

opcje podstawowe
Wymiary obszaru
roboczego [mm]
Szerokość 1000, 1300, 1500, 1700, 2100, 2600, 3000 ...
Długość 1500, 2000, 2100, 2500, 3100, 4100, 5100 ...
Zakres osi Z 100, 200, 250
Nóż oscylacyjny pneumatyczny
elektryczny - 1x servo, 2x servo
System sterowania Serwonapędy cyfrowe AC High Speed
Typ stołu Próżniowy
Podciśnieniowy
T-rowkowy
Hybrydowy
Szafa sterująca z komputerem sterującym
opcje dodatkowe
Chłodzenie mgłą olejową Automatyczne
Głowice Frezująca

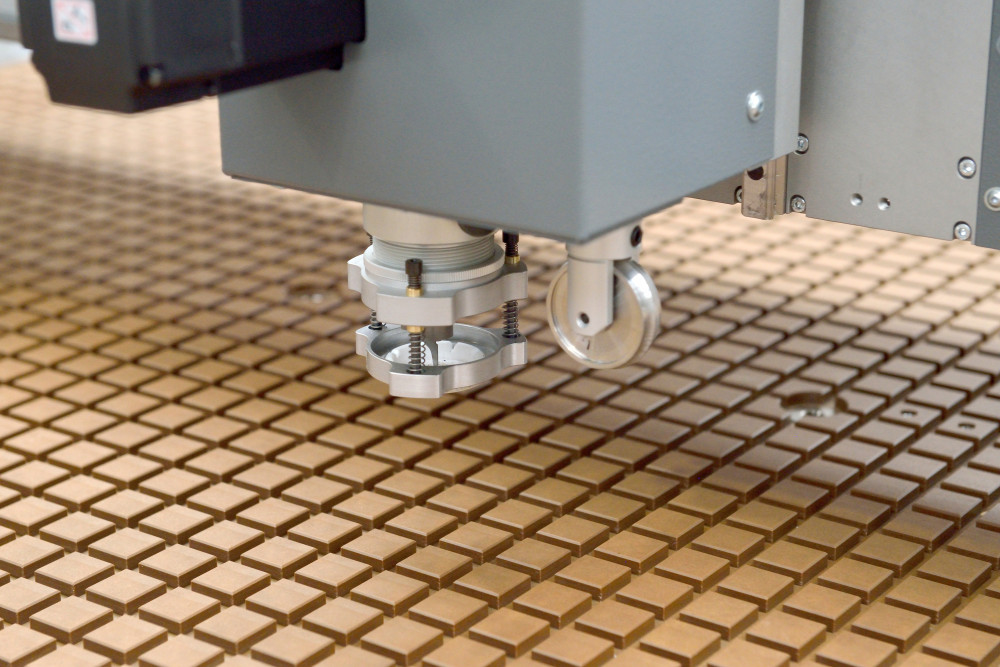

Bigująca
Znakująca
Pisząca
Skaner Dotykowy
Laserowy
Oś obrotowa "B" na stole
"C" na wrzecionie (do agregatów kątowych pod piły i frezy)
Zdalna konsola

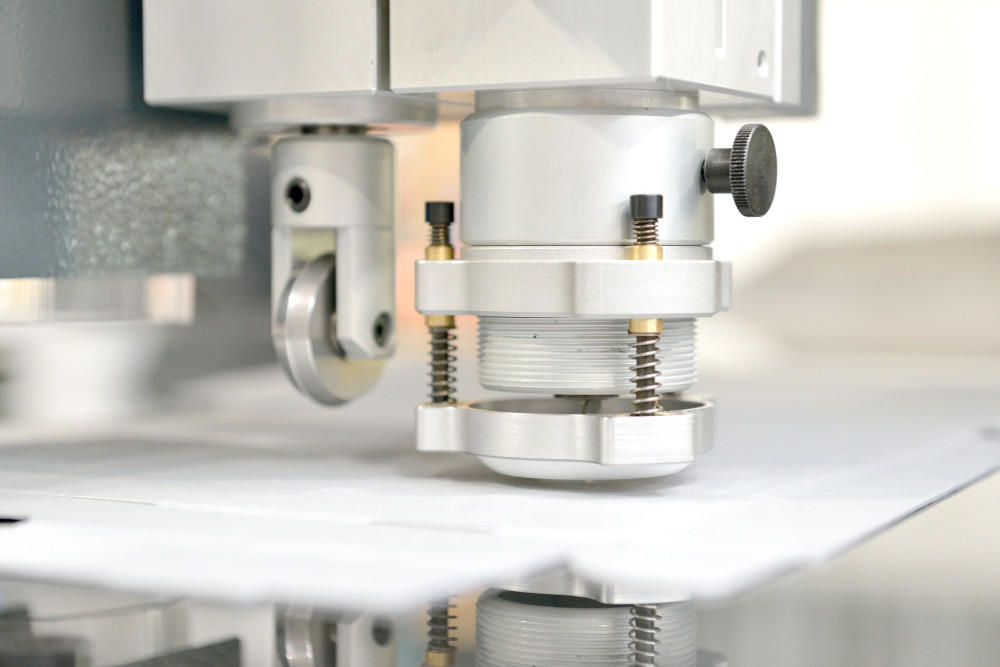

Stopa dociskowa
Maty naciskowe
System bazowania
Kamerowy system celowniczy
Wrzeciono
video play

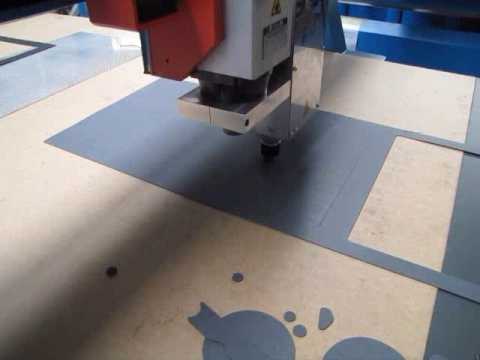

Wycinanie sztywników PVC na cutterze Kimla
video play

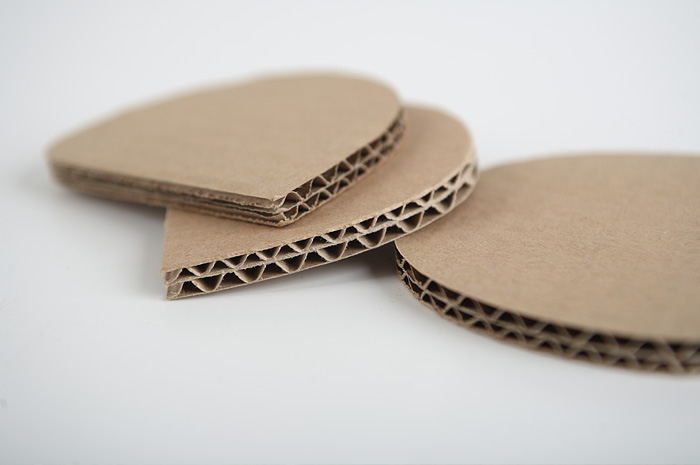

Cięcie tektury falistej na cutterze
video play
Cięcie materiału izolacyjnego na cutterze CNC
video play
Cięcie grubej tektury na cutterze CNC
video play
Cięcie filcu na cutterze CNC
video play
Materiał obuwniczy - fibra wycinanie helikalne bez oscylacji
video play
Wycinanie dywaników samochodowych
video play

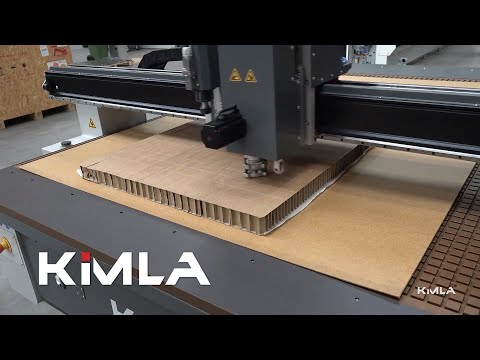

Cięcie tektury plaster miodu Cutter BPT
video play
Cięcie 20 warstw tektury na cutterze Kimla BPT
video play

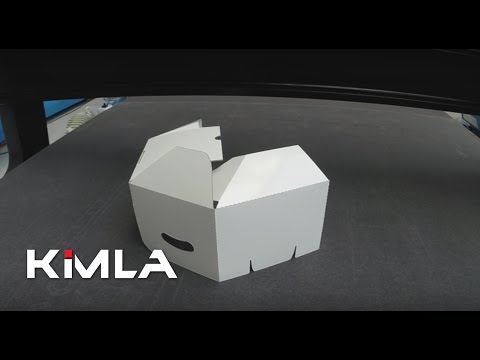

Wycinanie i bigowanie prototypów pudełek
video play
Cięcie materiałów tapicerskich
video play

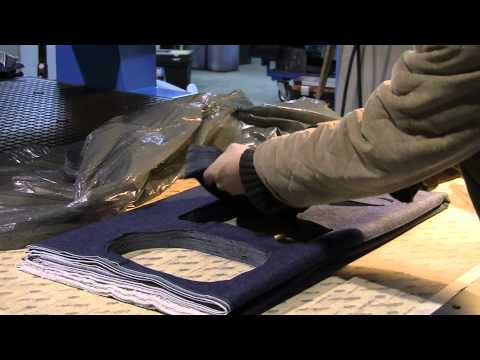

Wielowarstwowe cięcie tkanin
video play

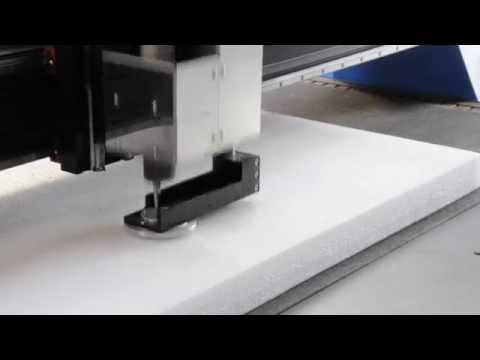

Wycinanie pianki EPE
video play
Kamerowy system rozpoznawania paserów
video play

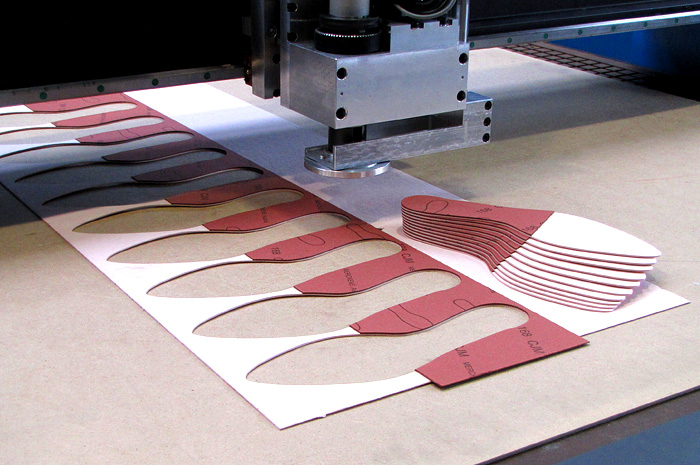

Wycinanie elementów obuwia
video play

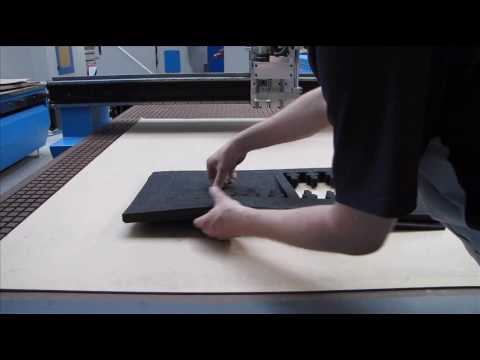

Wycinanie pianki - Cutter HighSpeed
video play
Cięcie tektury HighSpeed
video play
Cięcie wełny mineralnej
video play

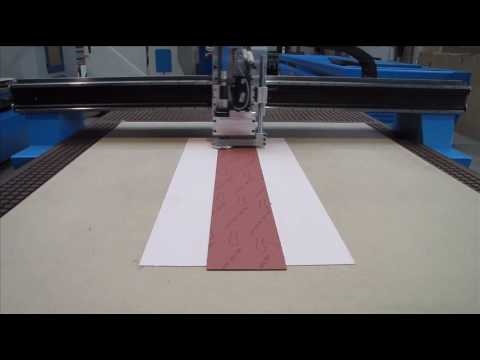

Wycinanie uszczelki zbrojonej siatką stalową
video play
Cięcie grubych folii poliestrowych
video play
Wycinanie wykładziny samochodowej
video play
Cięcie i bigowanie skóry
video play
Wycinanie uszczelki grafitowej zbrojonej
video play

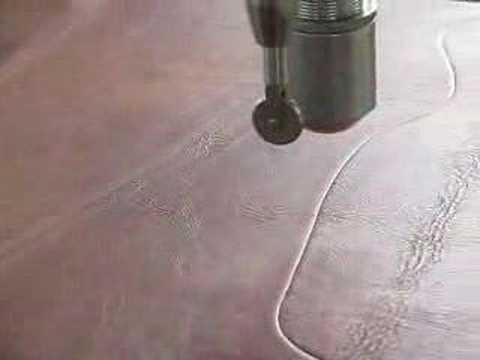

Wycinanie skóry 5mm - 100mm/s
video play

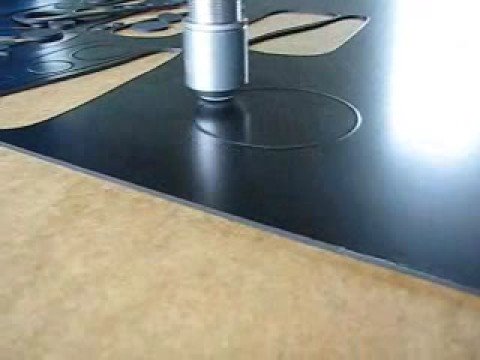

Cięcie gumy 12mm
video play
Wycinanie tuniskóru
video play

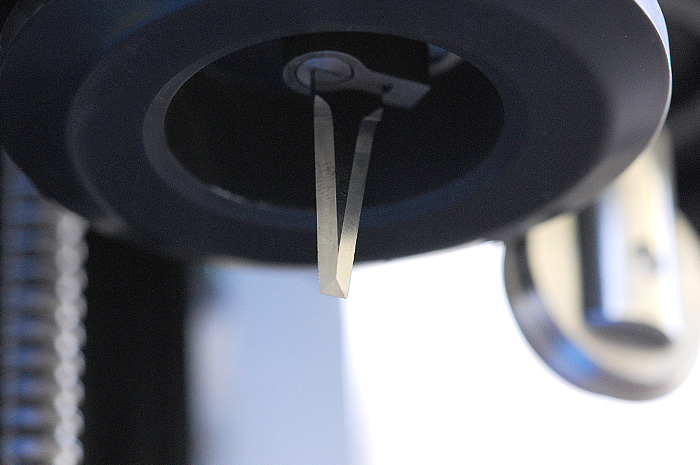

Cięcie nożem oscylacyjnym
