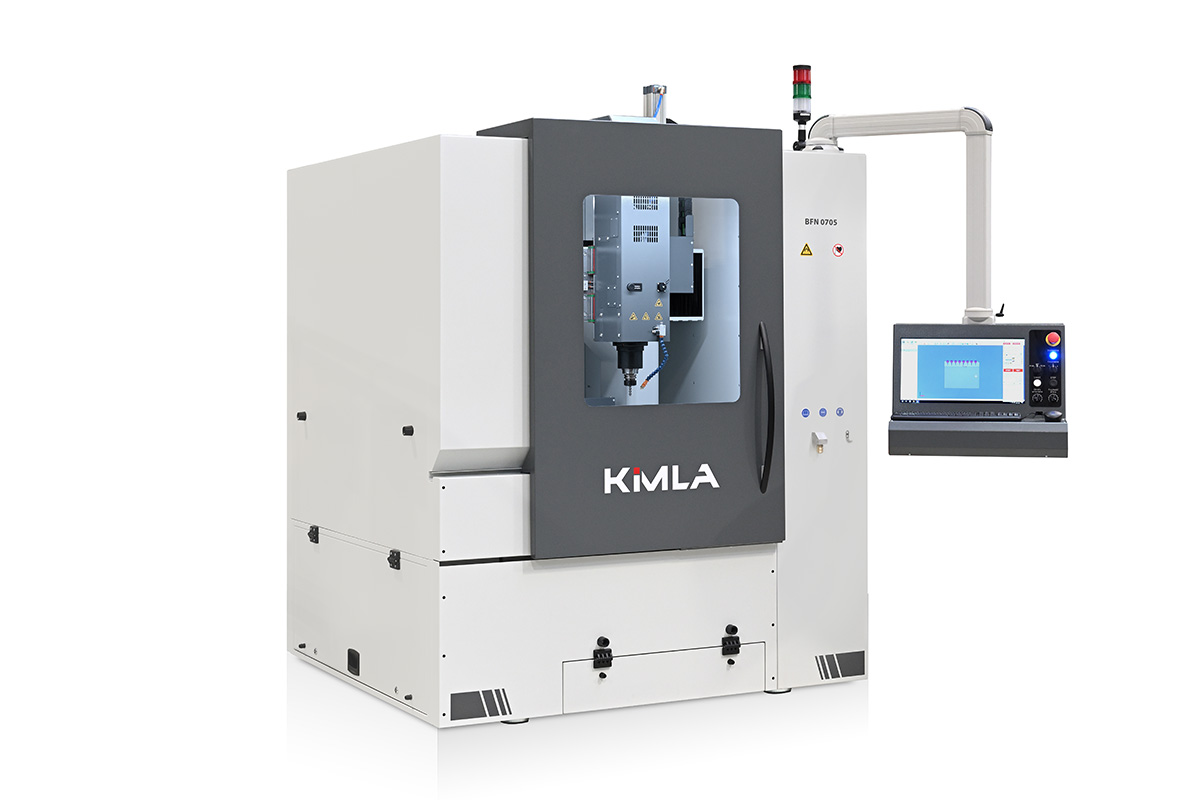

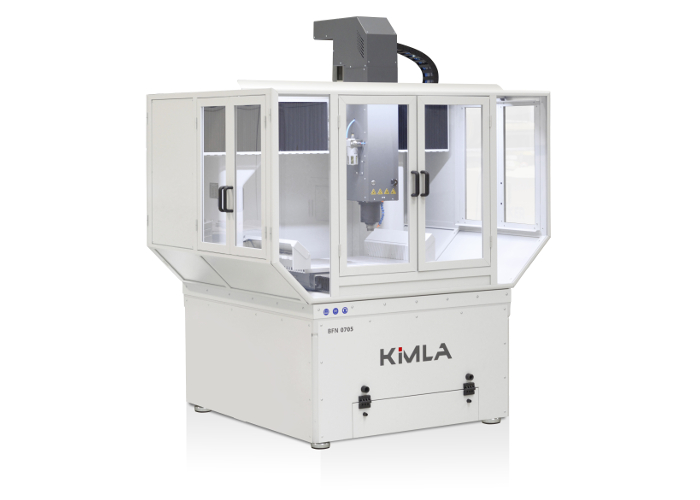

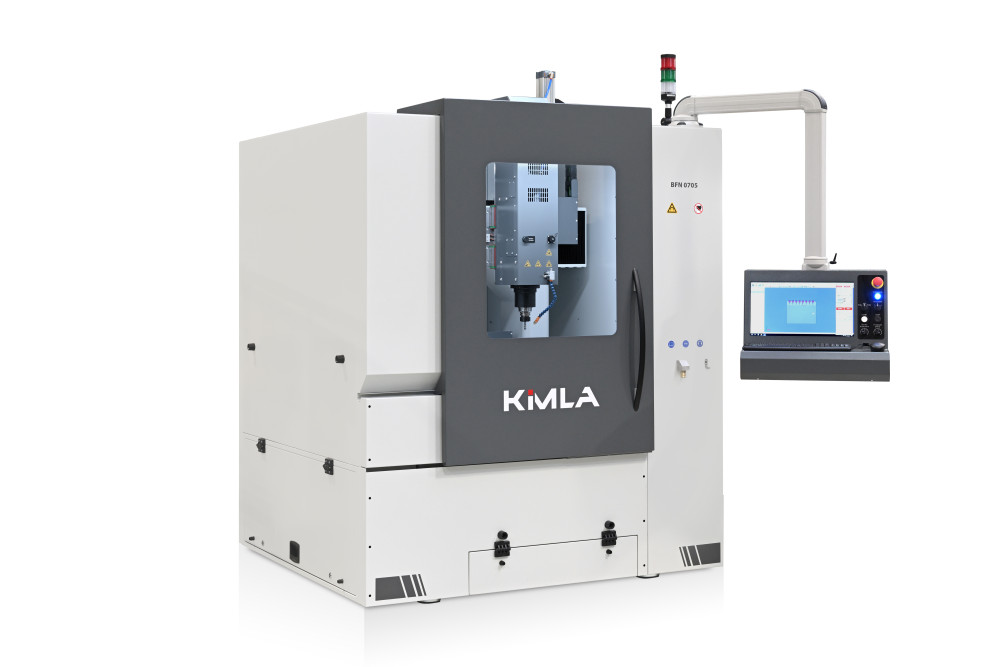

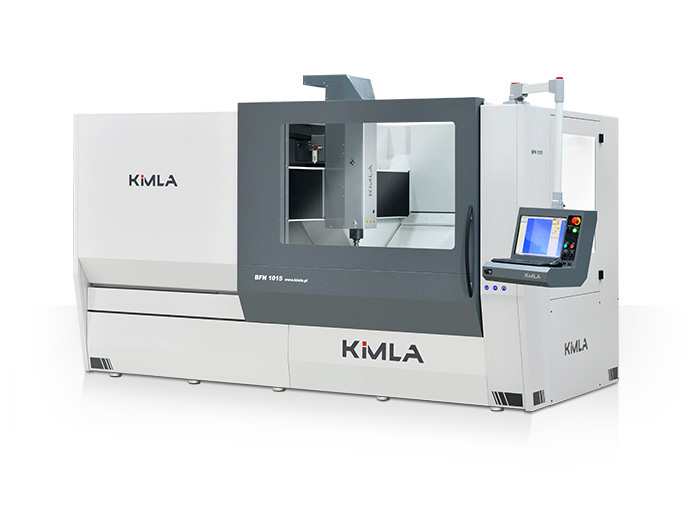

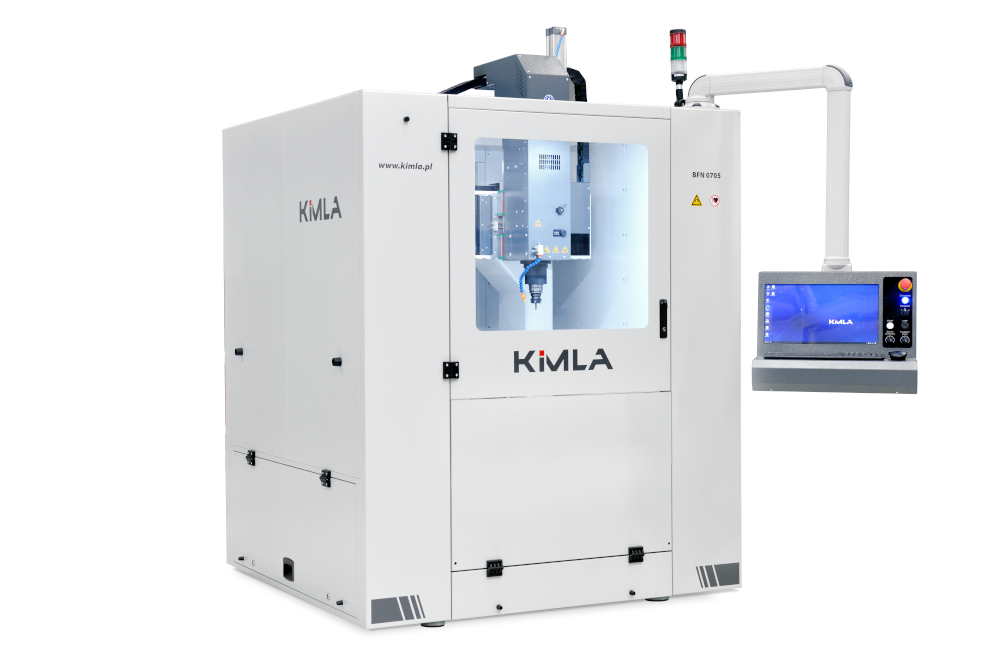

Centrum obróbcze CNC HSM Linear BFN

Pierwsze wyprodukowane w Polsce centrum obróbcze CNC w pełni na napędach liniowych jest to obrabiarka do zastosowań precyzyjnych, narzędziowych tam gdzie wymagana jest ekstremalna wysoka dokładność pozycjonowana.

Napędy liniowe zostały zastosowane zamiast tradycyjnych śrub tocznych dotychczas stosowanych w maszynach CNC. Jest to pierwsza Polska maszyna produkowana seryjnie oparta na napędach liniowych na wszystkich osiach. Urządzenie ma zastosowane układy pomiarowe o rozdzielczości 1 nm i dokładności 5 mikrometrów na metrze.Rozwiązania takie do tej pory w skali świata są bardzo drogie i praktycznie niedostępne dla osób potrzebujących takiej technologii.

W związku z tym, że nasza firma opracowała system sterowania, elektronikę, oprogramowanie i drivery oraz same silniki liniowe dedykowane do lekkich, wydajnych, szybkich i dokładnych obrabiarek CNC umożliwiło to nam znaczne ograniczenie kosztów produkcji i zaproponowanie maszyny w nieporównywalnie niższej cenie niż produkty konkurencyjne oferowane na rynku.

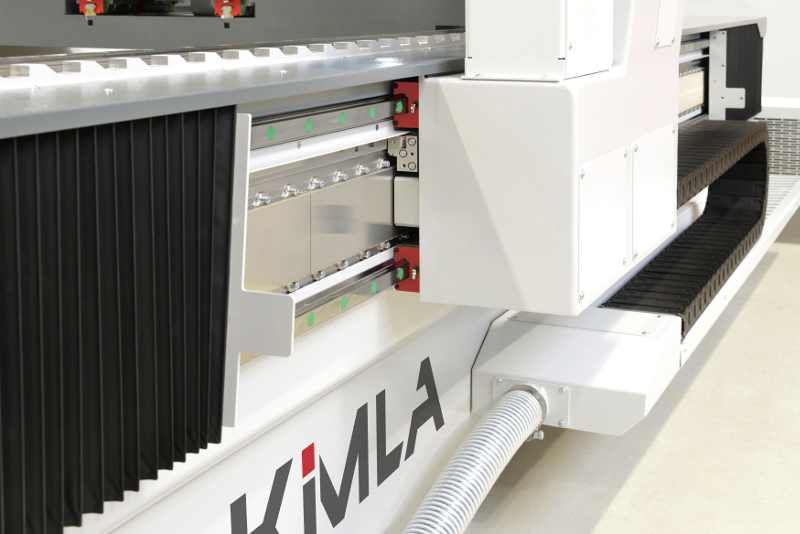

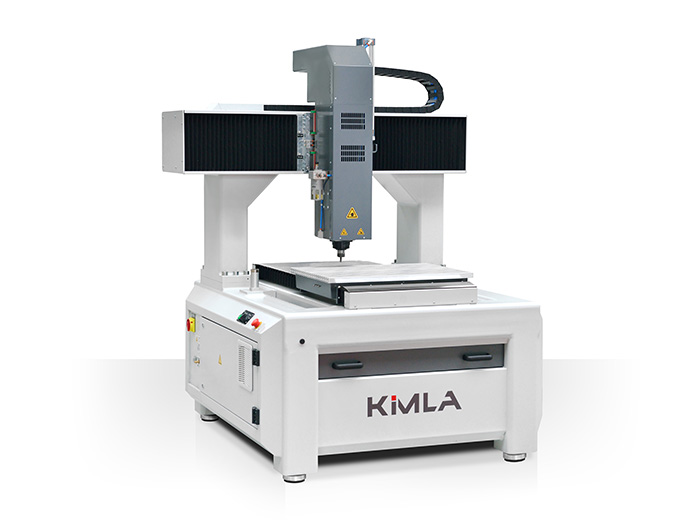

Maszyny te są wyposażone w standardowo w automatyczną wymianę narzędzi z magazynem, w konfiguracji z jeżdżącym stołem, w konfiguracji bramowej, oparte o frezarki narzędziowe produkowane przez naszą firmę od ponad 20 lat. Innowacja tych maszyn polega na zastąpieniu napędów opartych na śrubach kulowych przez napędy liniowe. Napędy liniowe przenoszą siłę napędu beztarciowo, bezdotykowo wyłącznie przy użyciu pola magnetycznemu, dzięki temu nie występuje zjawisko luzu zwrotnego niezależnie od wieku maszyny.

W układzie napędowym nie istnieją elementy zużywające się, które mogą wpłynąć na pogorszenie jakości cięcia w czasie eksploatacji. Rozwiązanie to jest przyszłościowe, rynek dostrzega potencjał w tych innowacyjnych napędach liniowych. Jest to zastosowanie, które zostało opracowane przez naszą firmę przede wszystkim do napędu urządzeń do cięcia laserem ale ich zastosowanie w naszych grawerkach spowodowało wyjątkowo dobry odzew rynku, co dodatkowo upewniło nas, że idziemy we właściwym kierunku rozwoju.

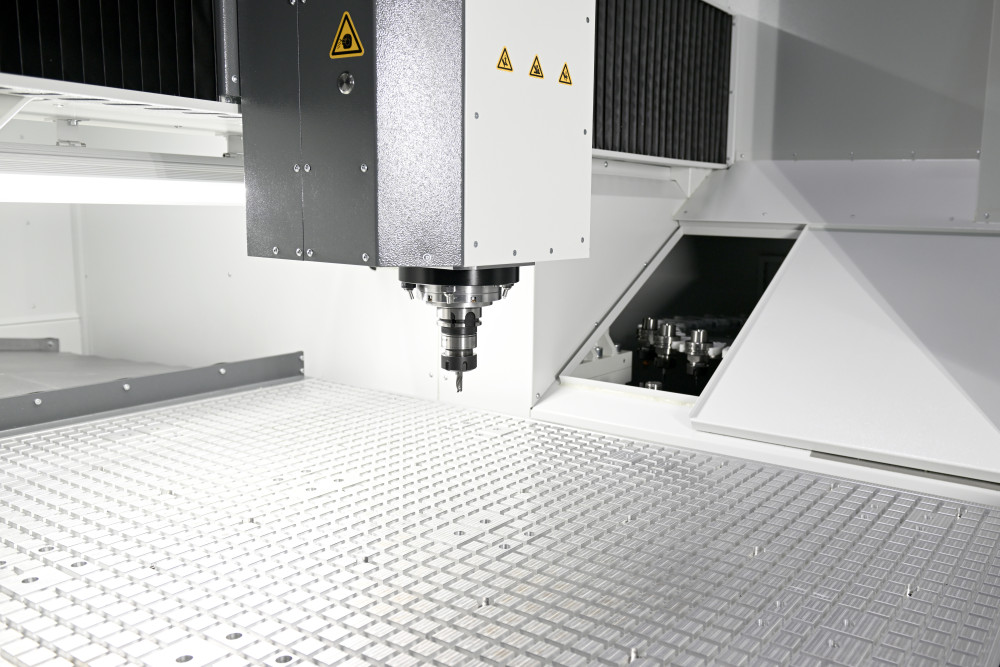

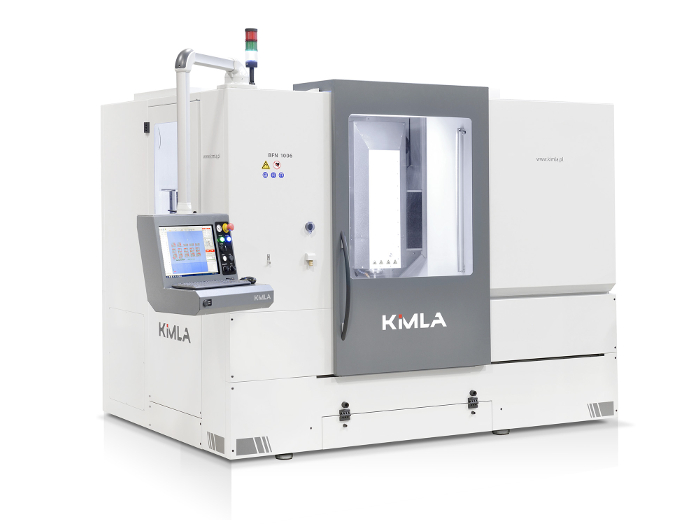

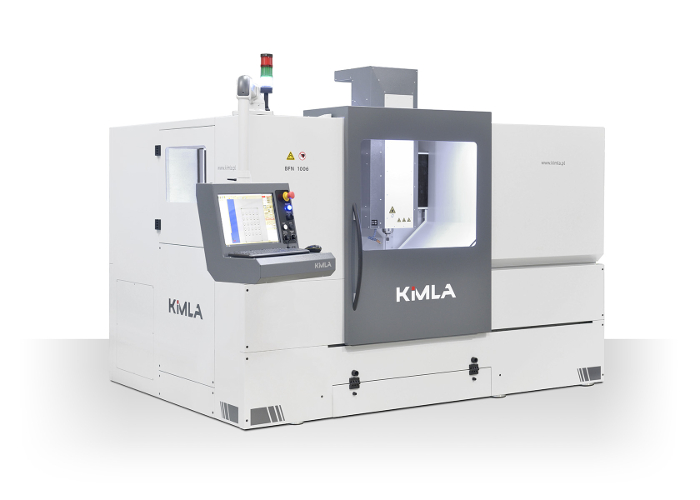

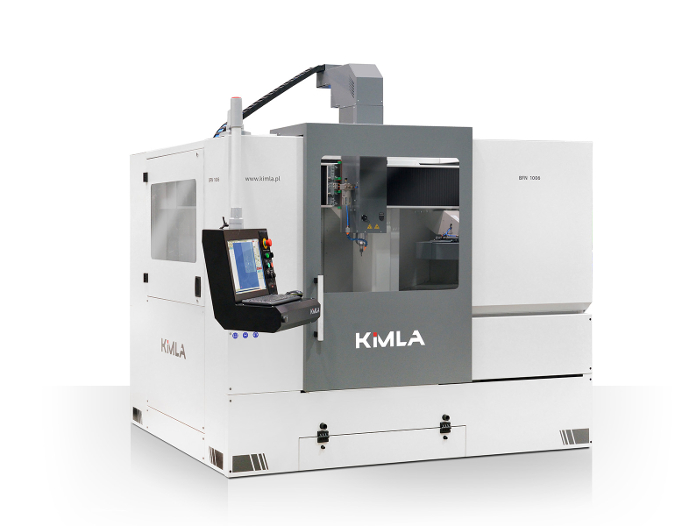

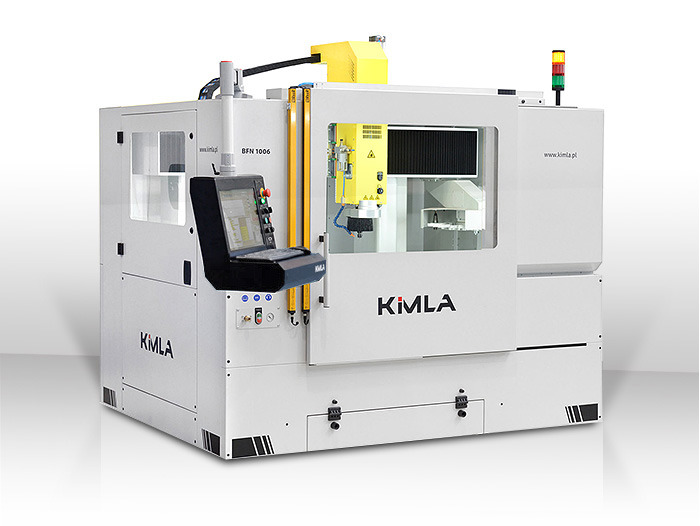

Centrum obróbcze CNC HSM Linear BFN 1006 oferuje zakres roboczy x=1000 y=625 z=300mm. Maszyna została wyposażona w stół T-rowkowy. Wysokoobrotowe wrzeciono o mocy 14kW i 24000rpm z uchwytem HSK63 i automatyczną rewolwerową wymianą narzędzi gwarantuje wydajną obróbkę. W standardzie znajduje się również czujnik długości narzędzia.

Wyposażenie dodatkowe
Maszyna można wyposażyć w skaner dotykowy, spełniający kilka funkcji. Pierwsza to wykorzystanie do skanowania obiektów 3D jak również do skanowania obrysów elementów płaskich. Druga, możemy użyć do wspomagania bazowania. Pozwoli dokładnie ustawić bazę w narożniku, środku otworu lub walca, ustalić nachylenie płaszczyzny. Trzecia możliwość to skanowanie powierzchni przed obróbką i uwzględnienie krzywizny materiału przy wykonywaniu projektu.

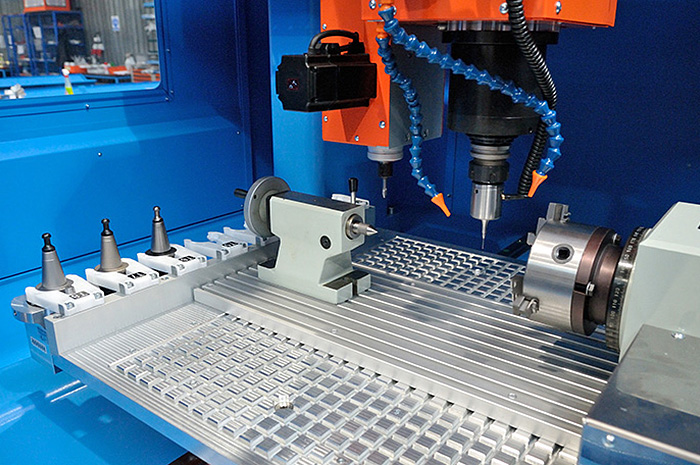

Oś obrotowa z konikiem z pełną interpolacją symultaniczną wszystkich osi.

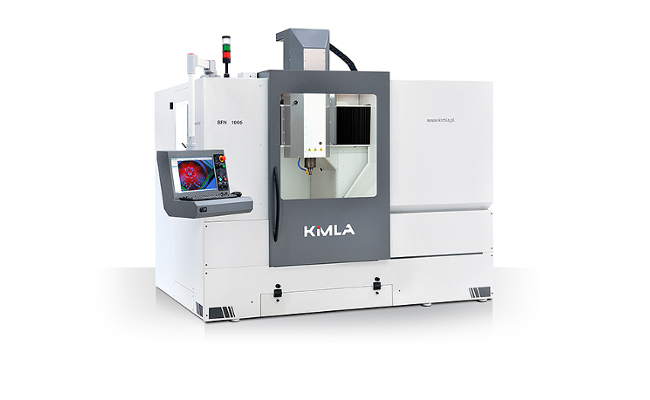

Frezarki narzędziowe występują w wielu wersjach. Na następnej stronie tabela zawierająca pełne dane dotyczące rozmiaru obszaru roboczego, rodzajów wrzecion i wyposażenia dodatkowego.

opcje podstawowe
Wymiary obszaru
roboczego [mm]
Szerokość 700, 1000, 1100, 1300, 1500 ...
Długość 500, 625, 750, 1000, 1250, 1500, 2000 ...
Zakres osi Z 200, 250, 300, 350, 400, 500, 600 ...
Wrzeciona 24 000 obr./min. 9 kW, 12 kW, 14 kW, 16 kW, 18 kW
40 000 obr./min. 5 kW
50 000 obr./min. 3 kW
System sterowania Serwonapędy cyfrowe AC High Speed

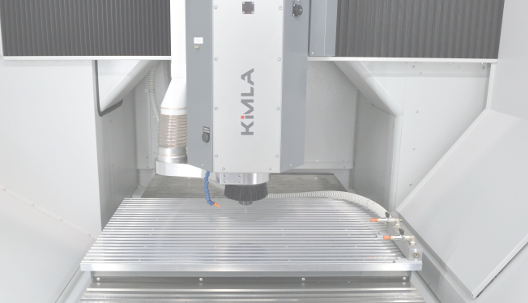

Typ stołu T-rowkowy
Próżniowy
Hybrydowy
Automatyczna wymiana narzędzia Bez wymiany

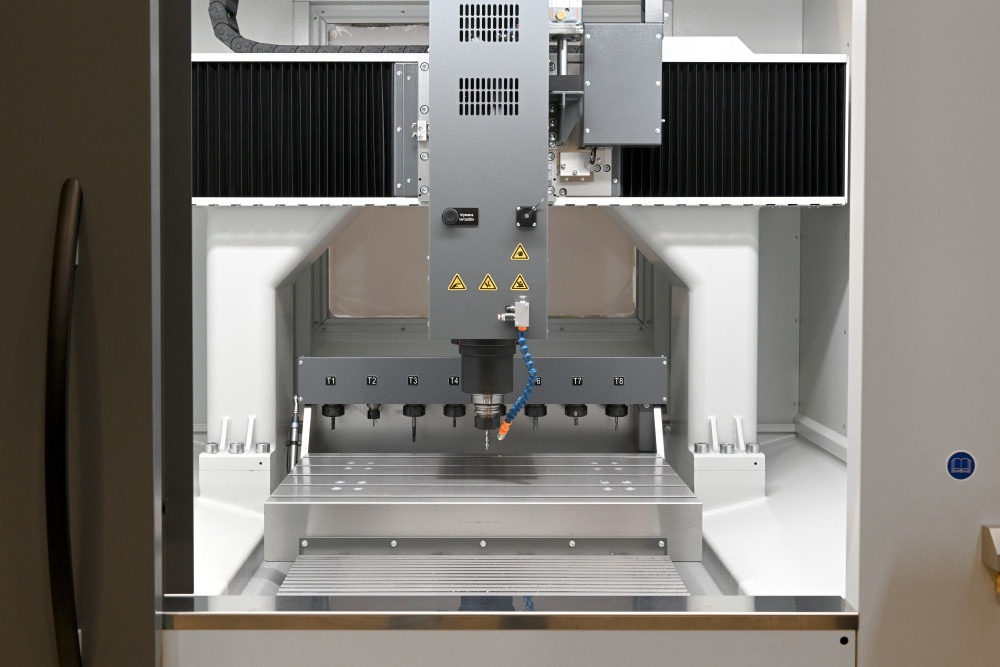

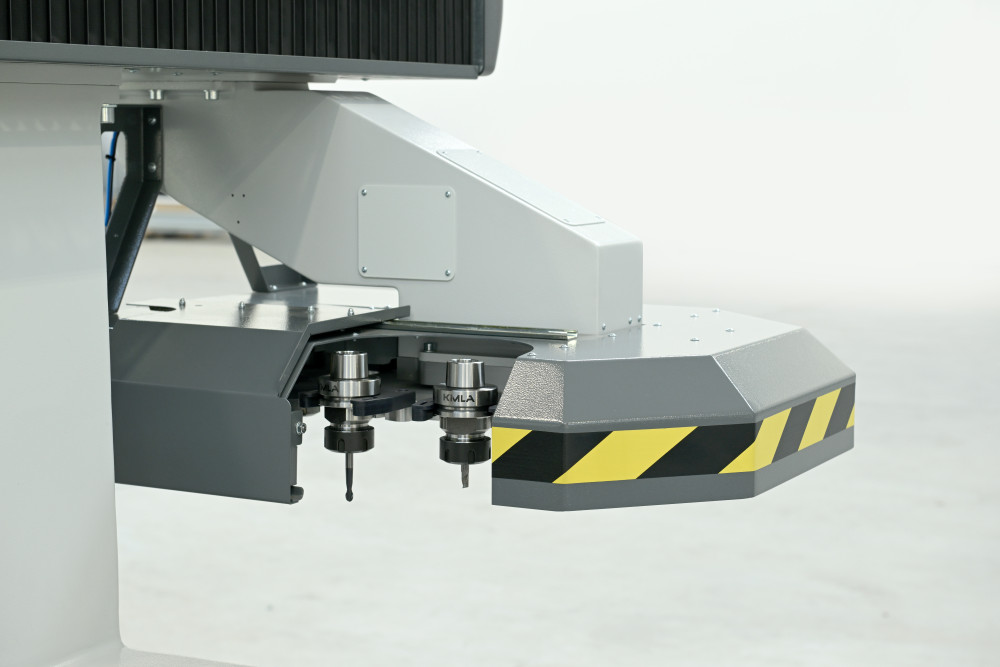

Magazyn rewolwerowy
Automatyczna korekcja długości narzędzia
opcje dodatkowe
Chłodzenie Automatyczne mgła olejowa
Skaner Dotykowy
Laserowy
Oś obrotowa "B" na stole
video play

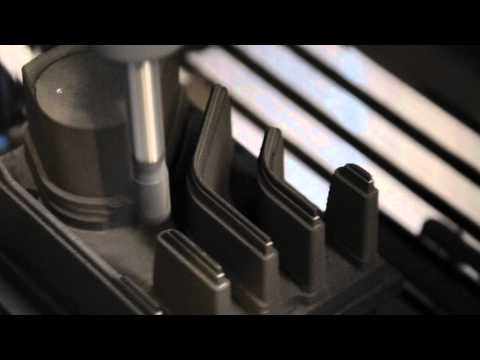

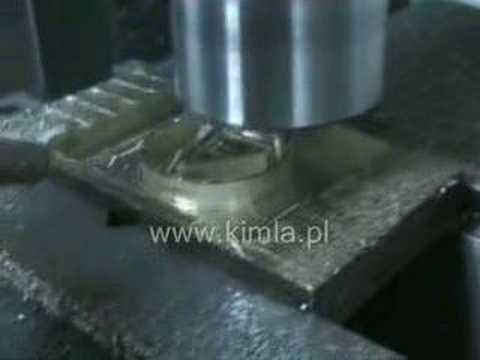

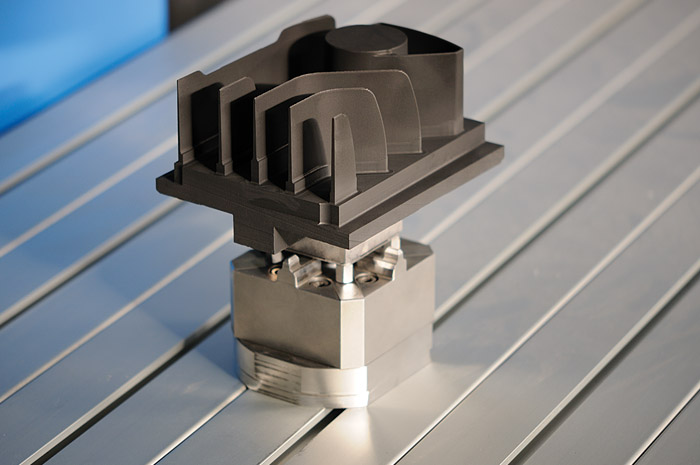

Frezowanie grafitu
video play

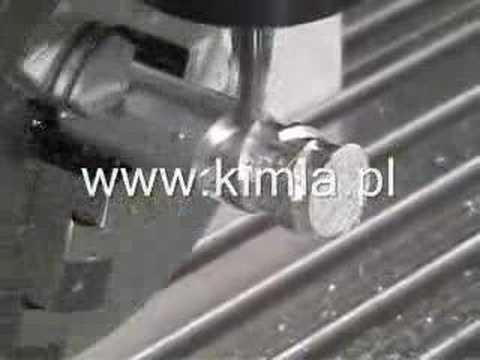

Grawerowanie na BFN
video play

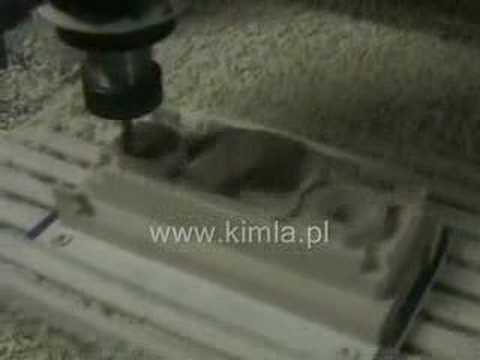

Frezowanie MDF i płyty wiórowej
video play

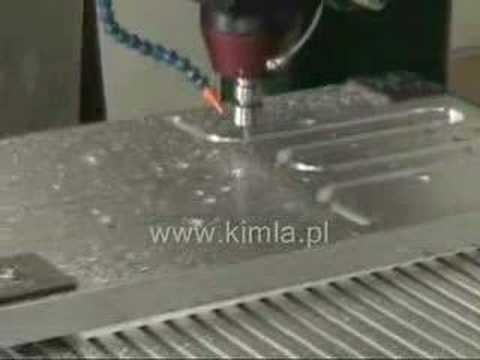

Frezowanie aluminium na BFN Linear głowica 50mm
video play

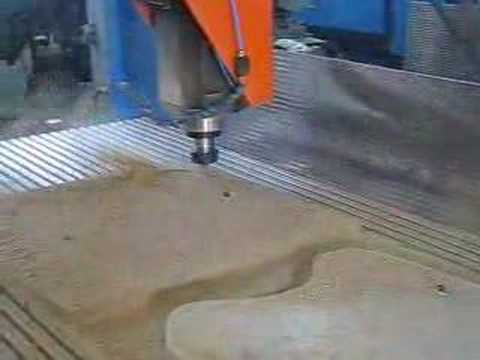

Frezowanie form stalowych 3D na BFN Linear
video play

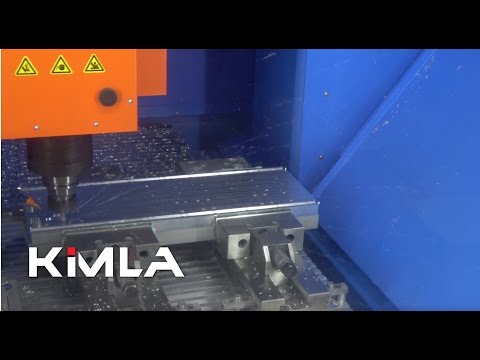

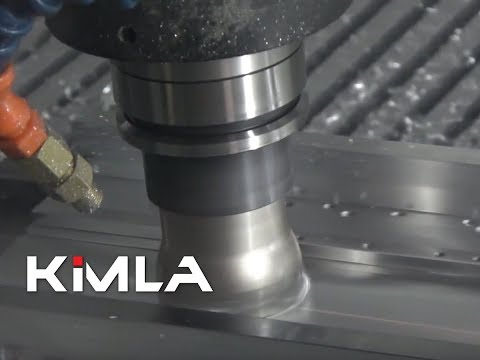

Frezowanie aluminium na BFN Linear
video play

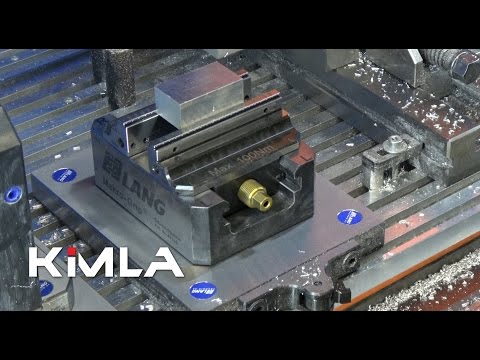

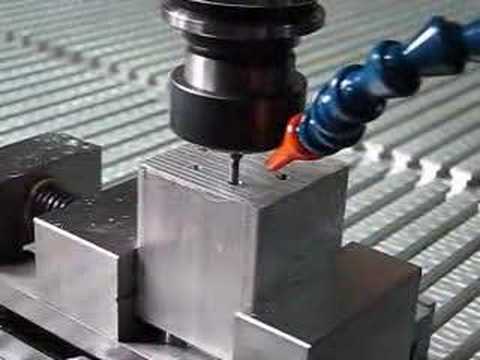

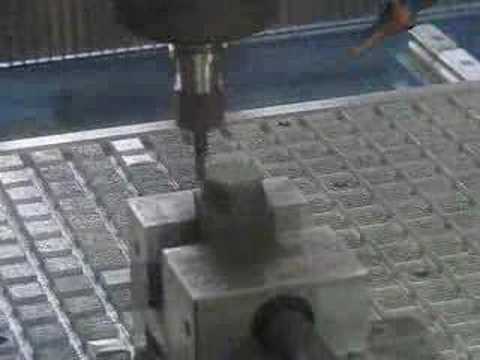

Imadła krawędziowe, montaż i bazowanie
video play

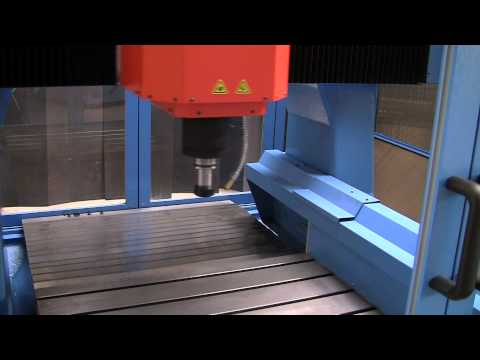

Frezarka narzędziowa
video play
Frezowanie grafitu
video play
Obróbka fortalu
video play

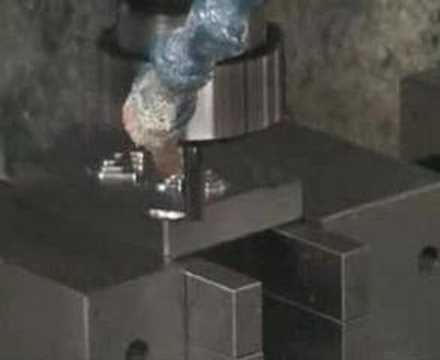

Frezowanie gwintów M6
video play

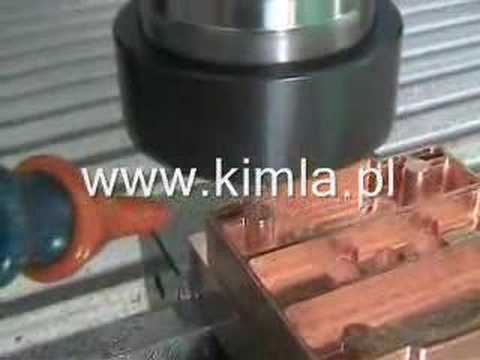

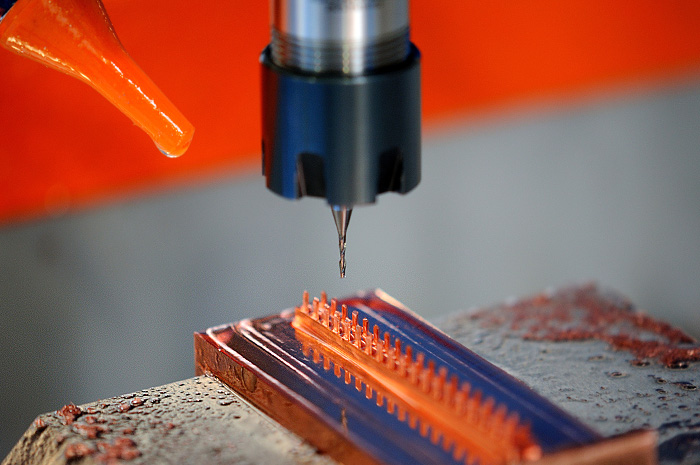

Copper electrode treatment
video play
Wiercenie CNC płyt testera PCB
video play
Obróbka płyty modelowej BFN
video play

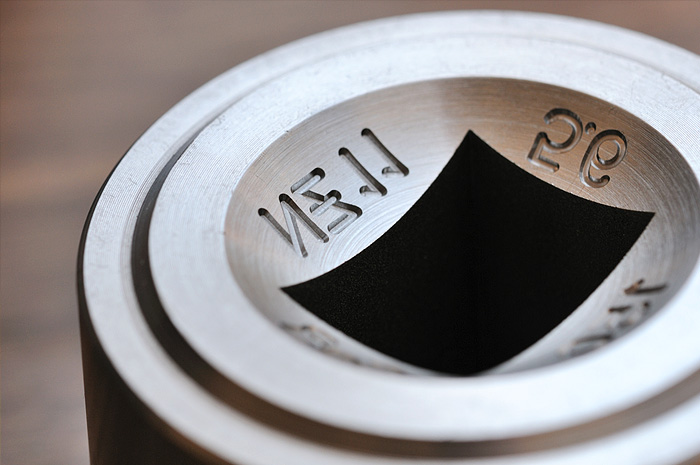

Obróbka stempla na BFN
video play
Obróbka płyty modelowej
video play
Obróbka 3D na BFN
video play
Obróbka 3D
video play
Obróbka aluminium na BFN
video play
Obróbka na osi obrotowej
video play

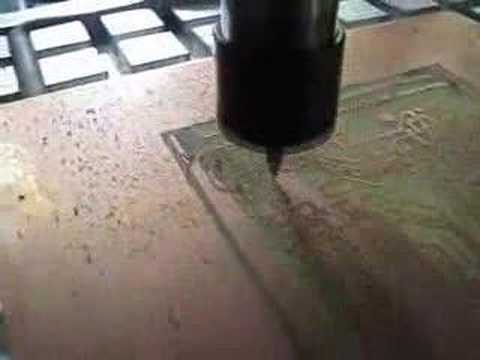

Frezowanie PCB - płytki drukowane
video play
Frezowanie stali 15H 100mm/s
