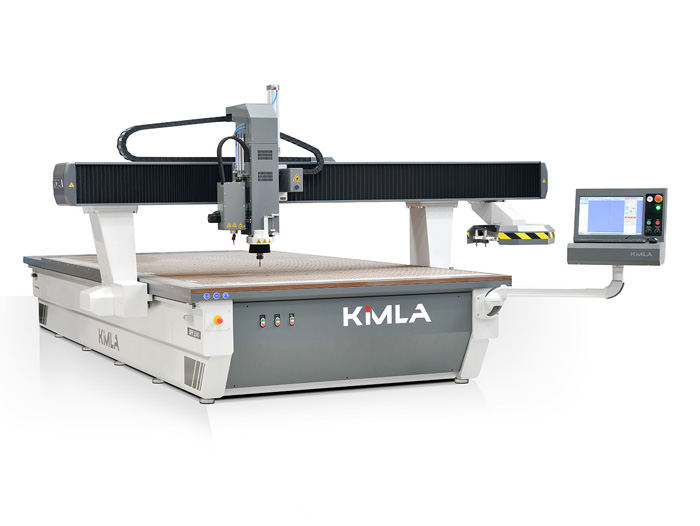

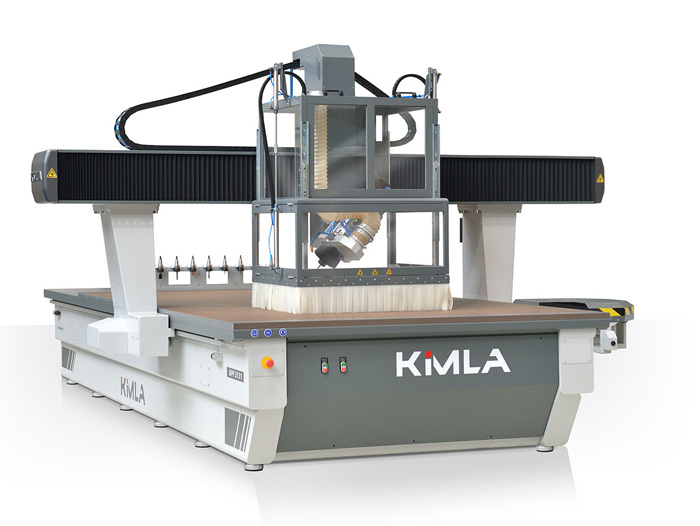

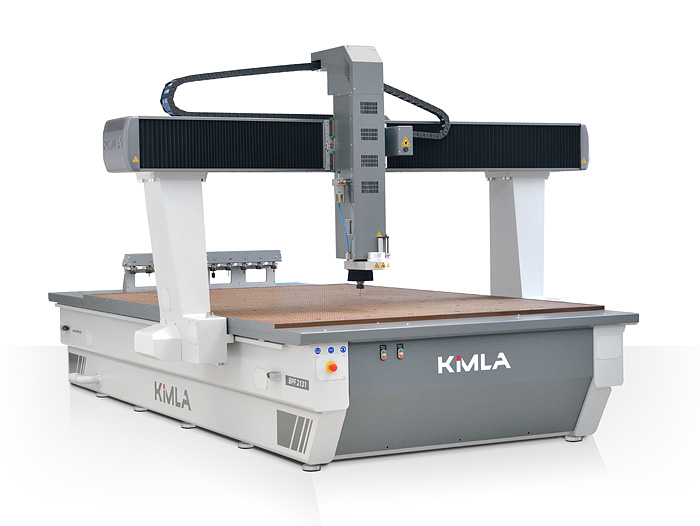

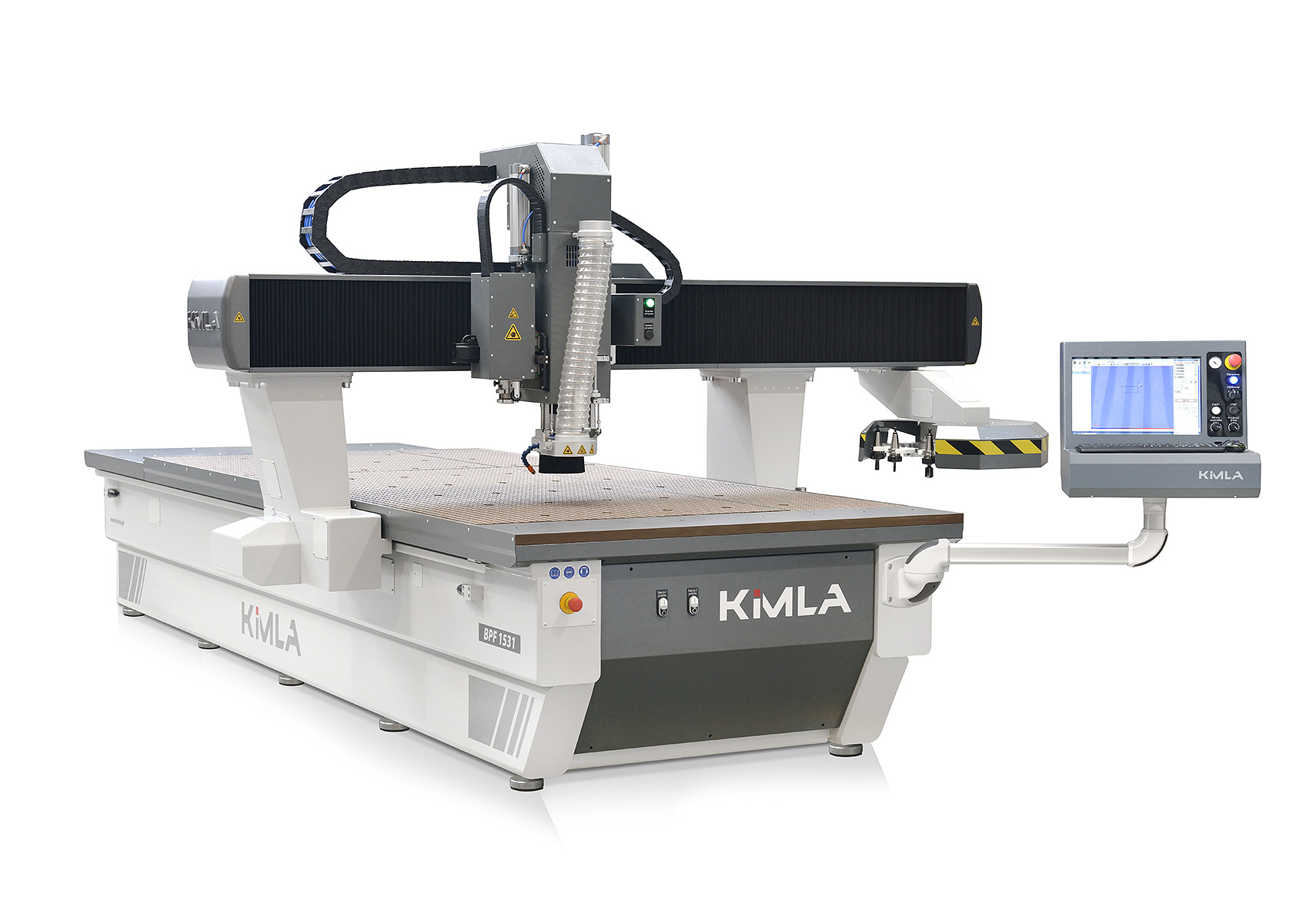

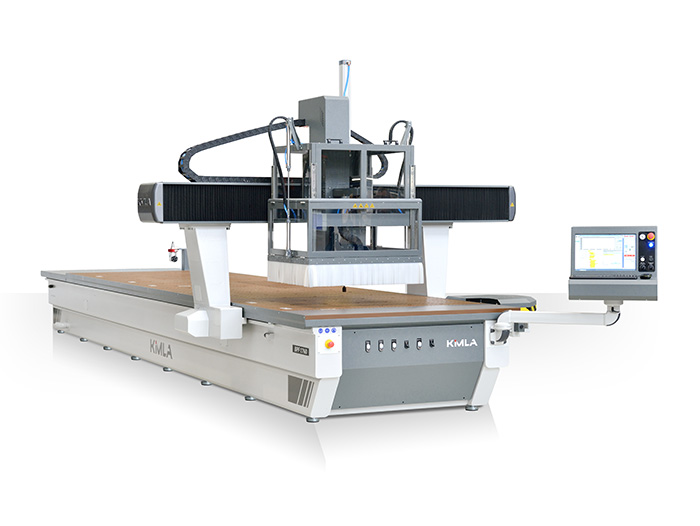

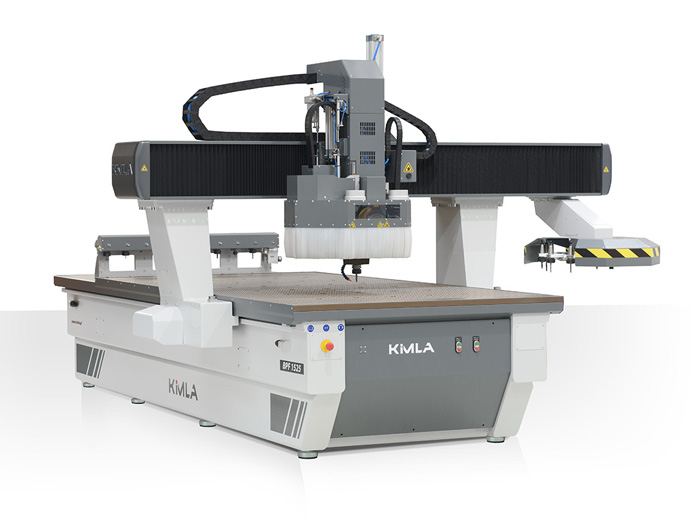

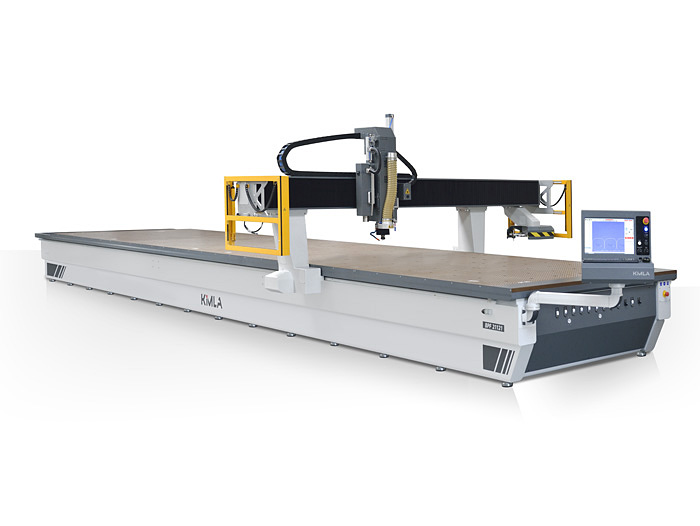

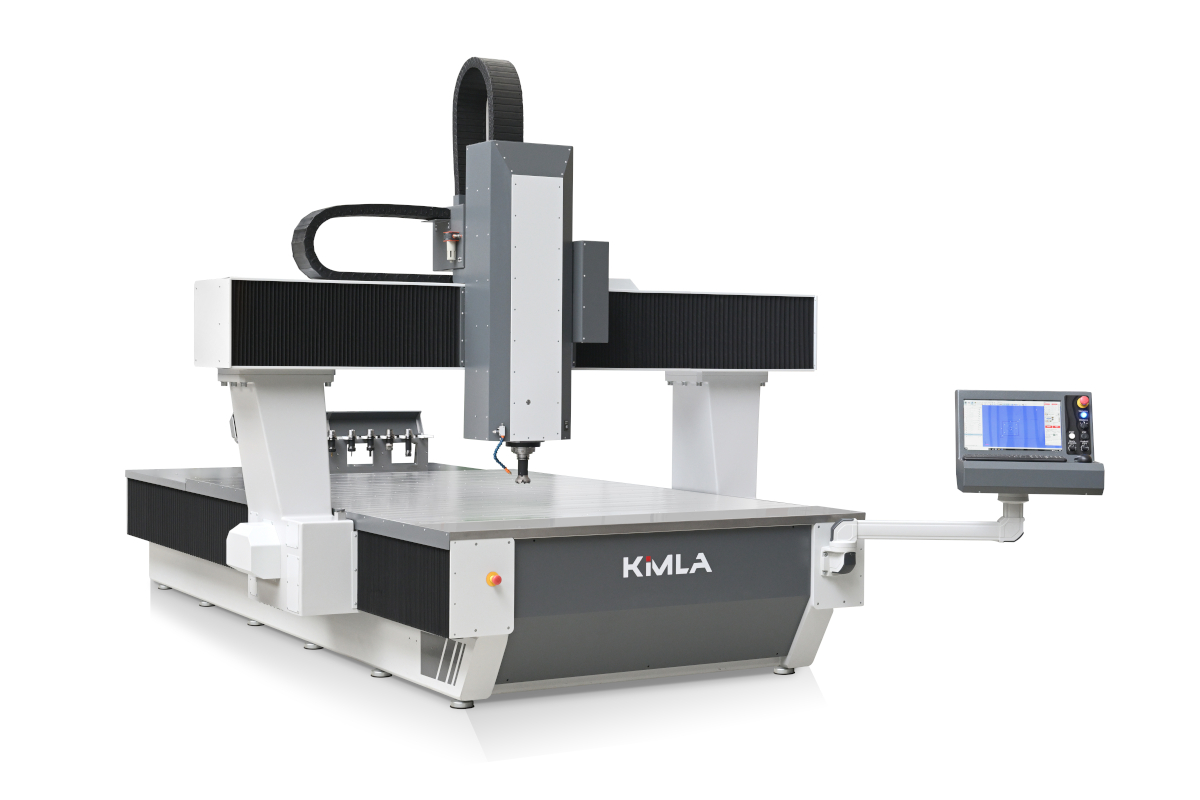

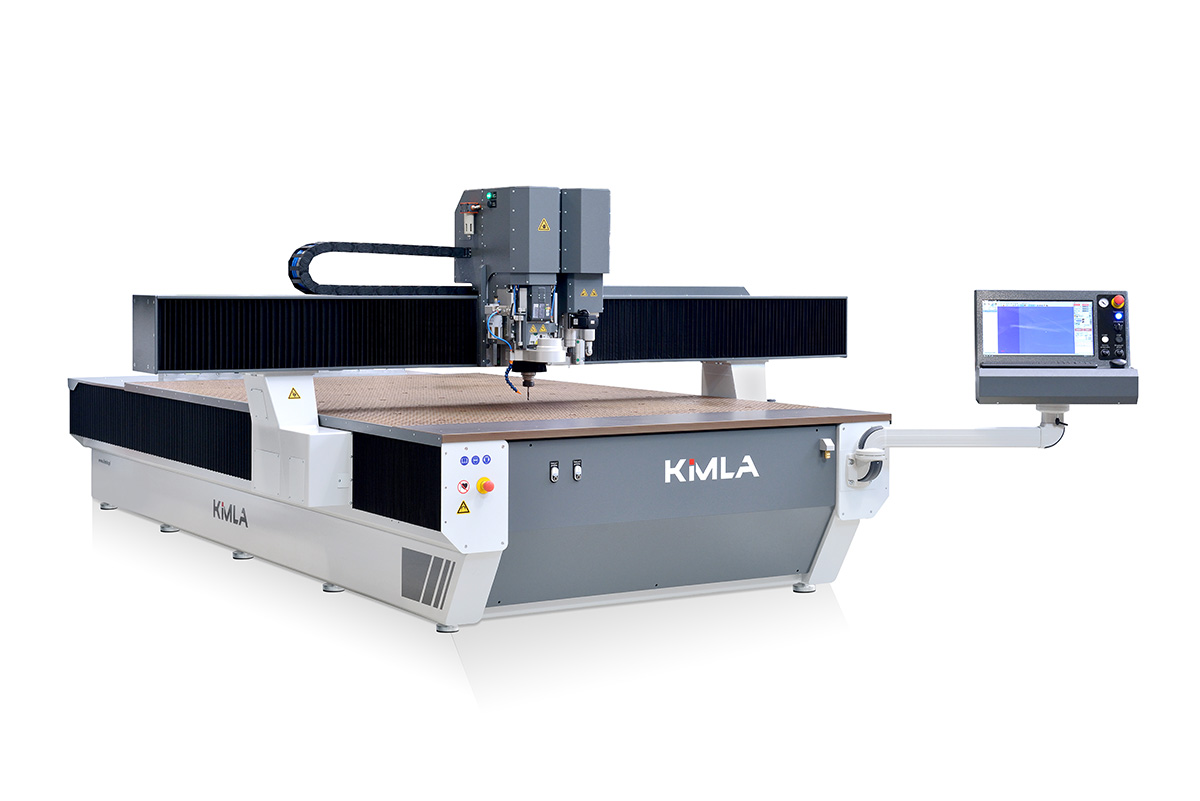

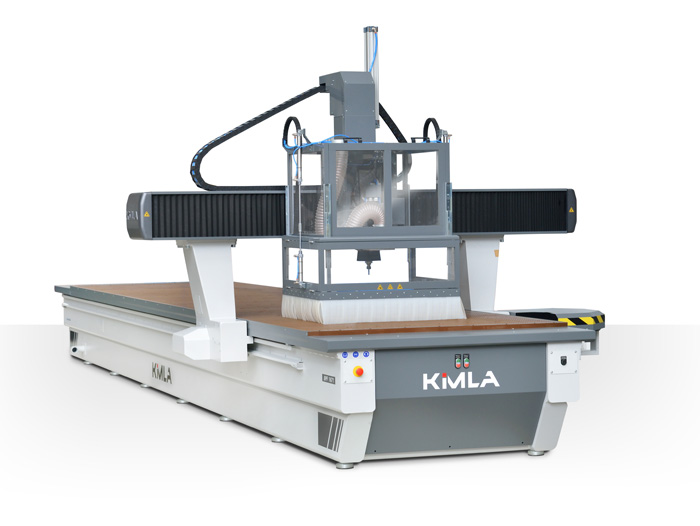

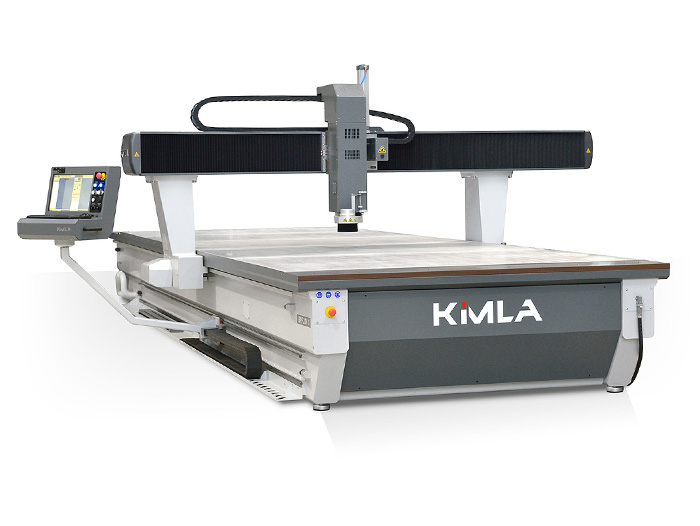

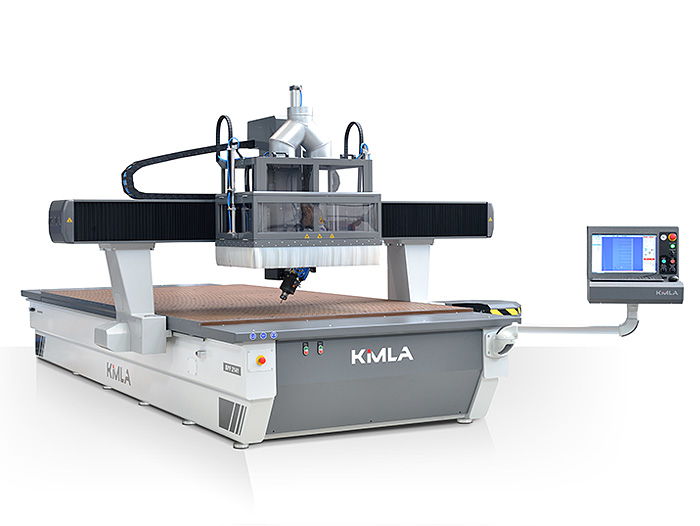

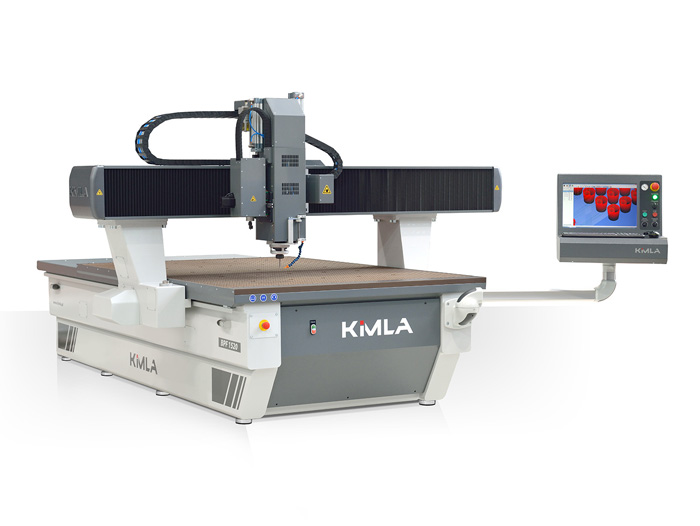

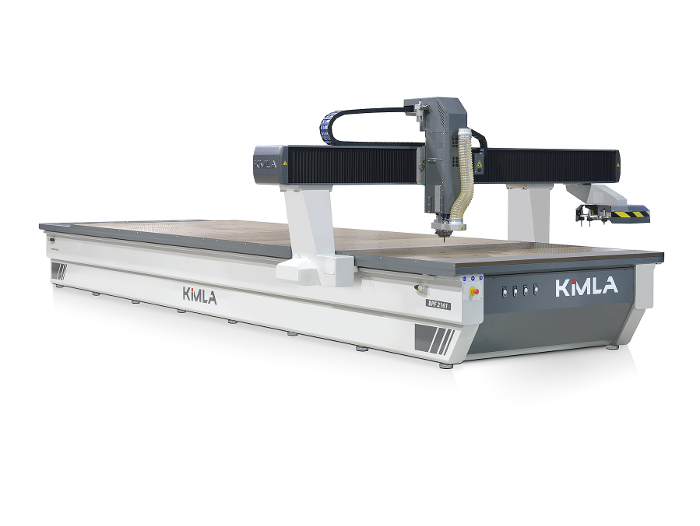

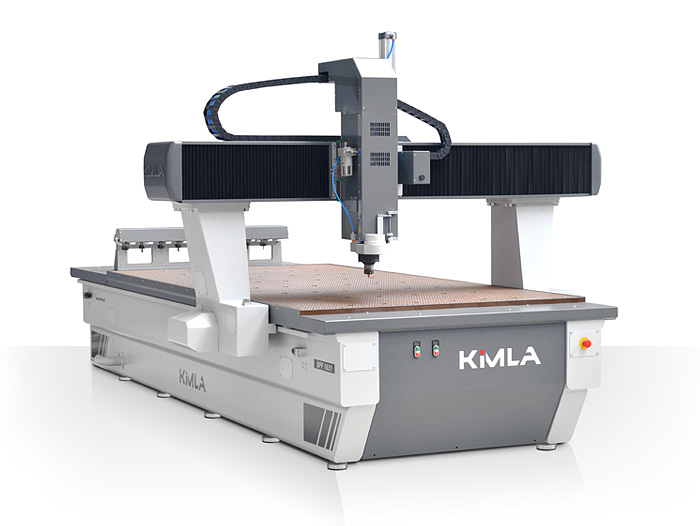

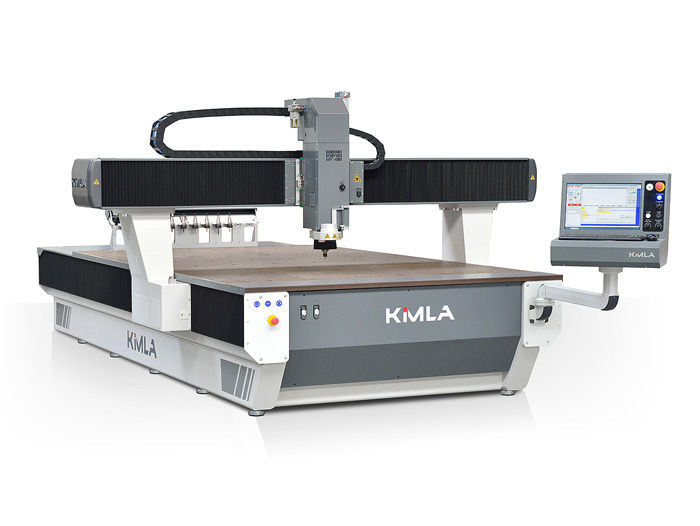

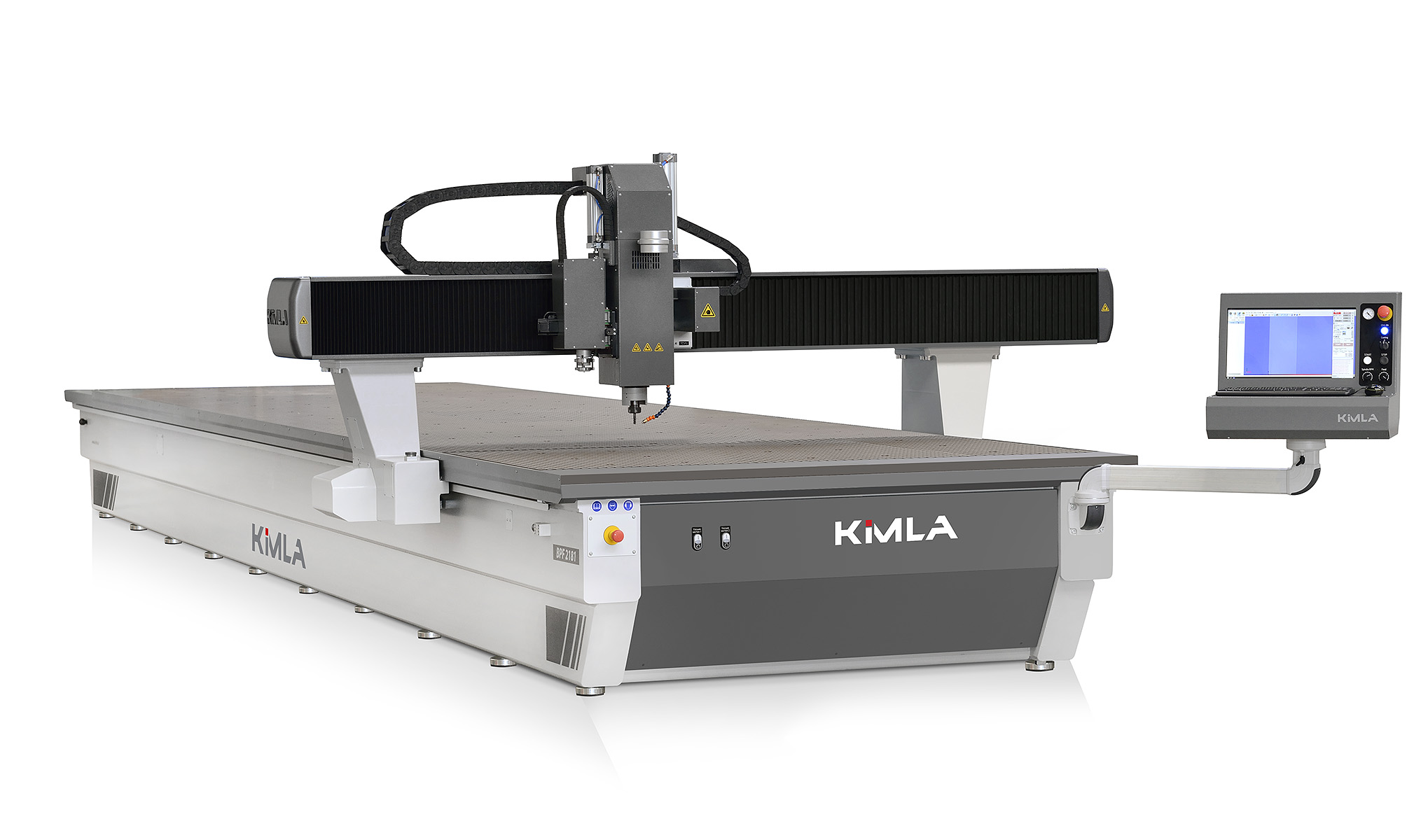

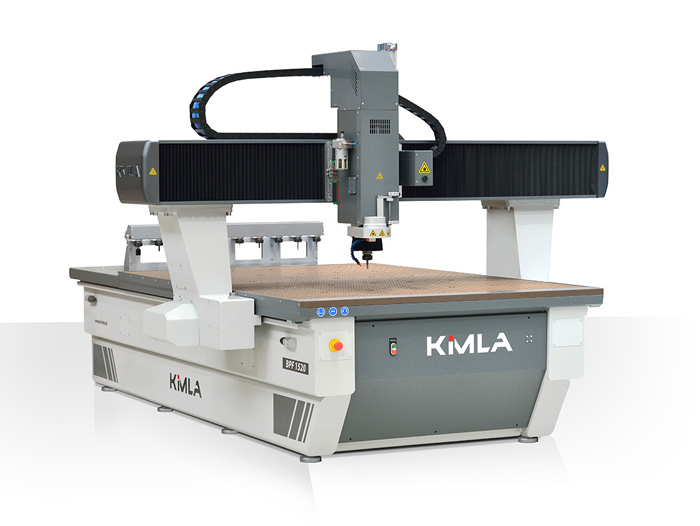

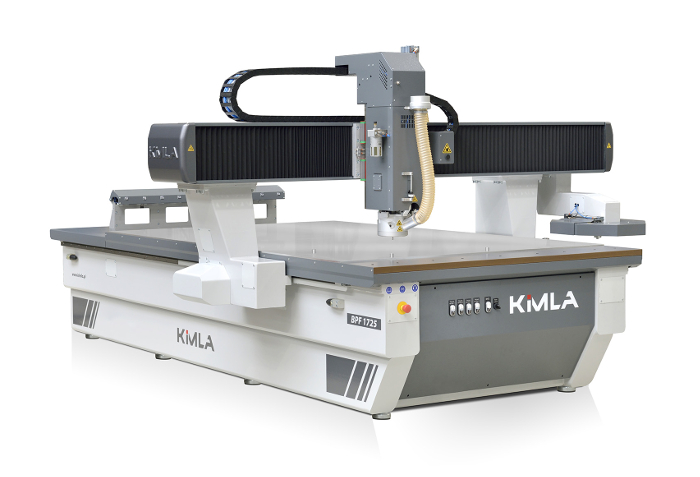

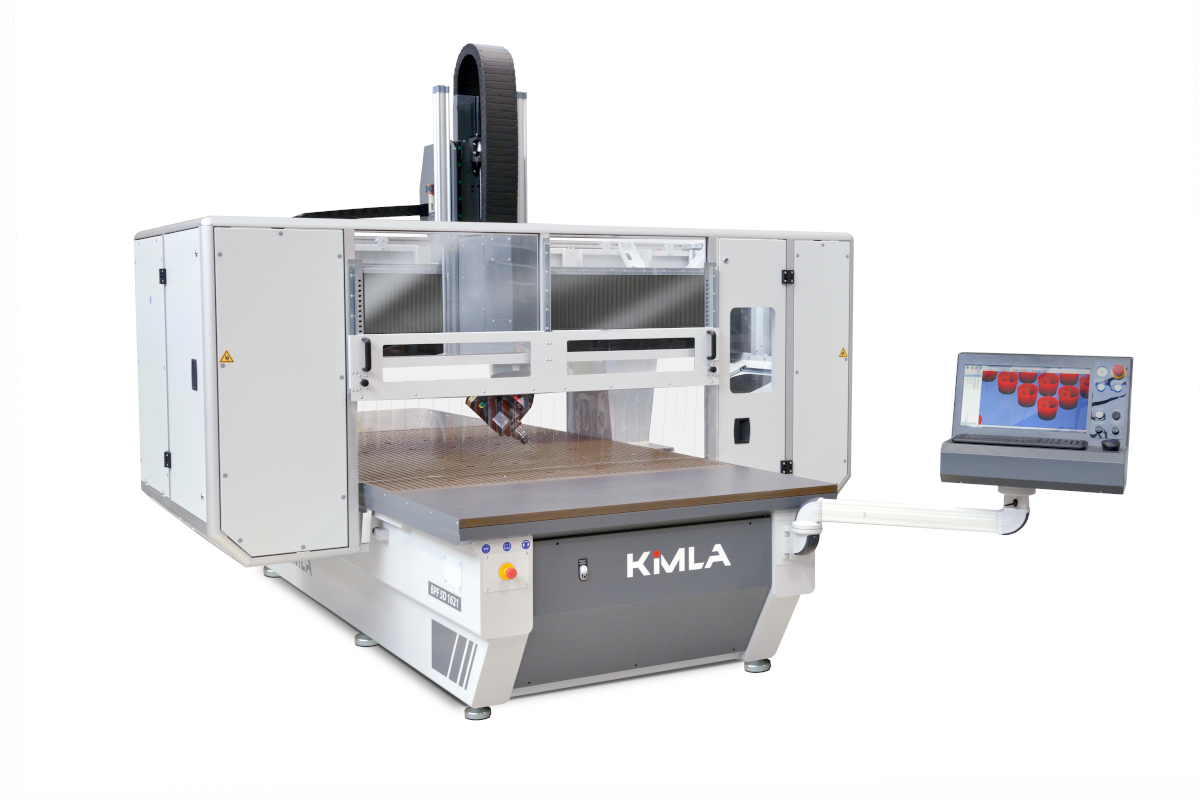

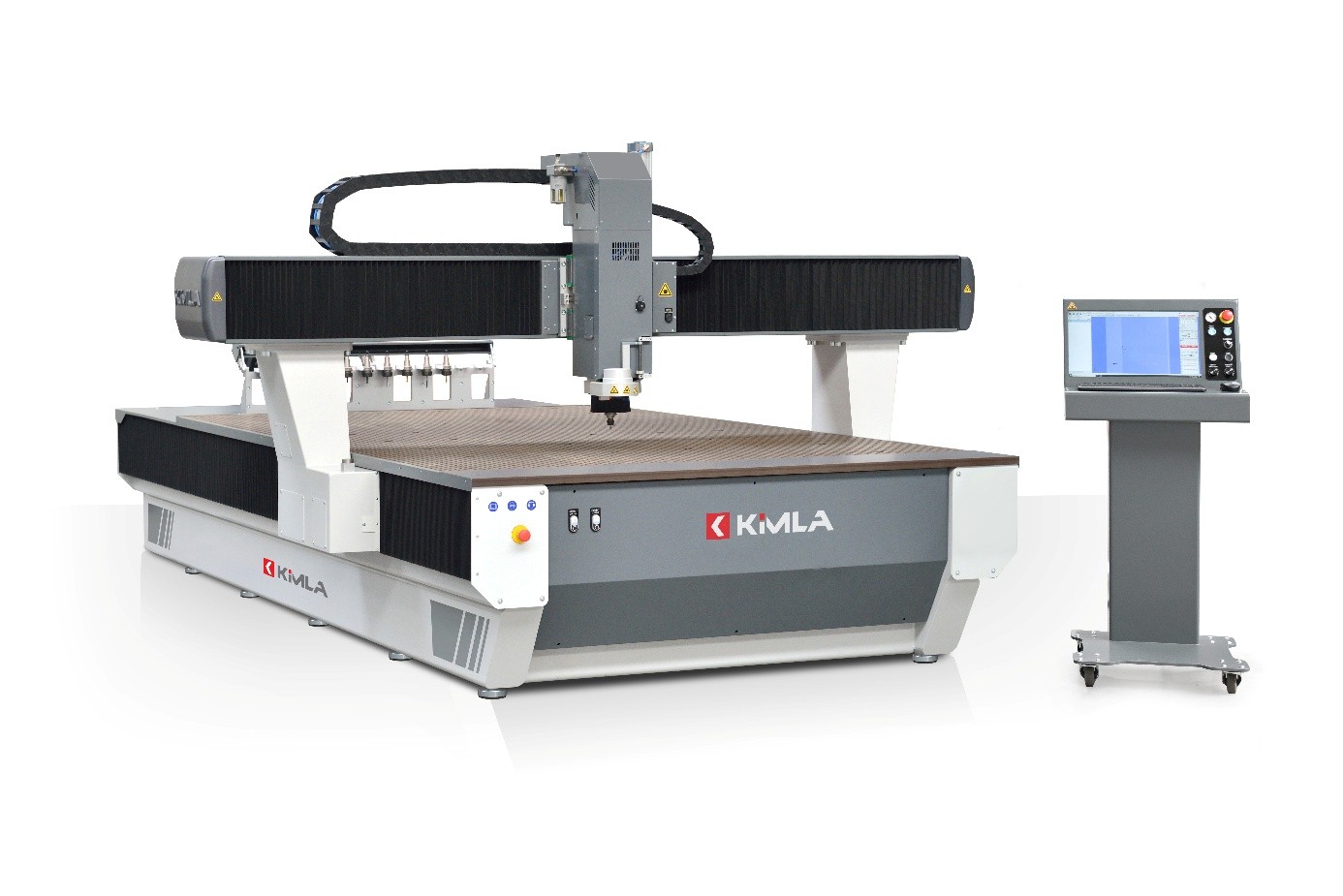

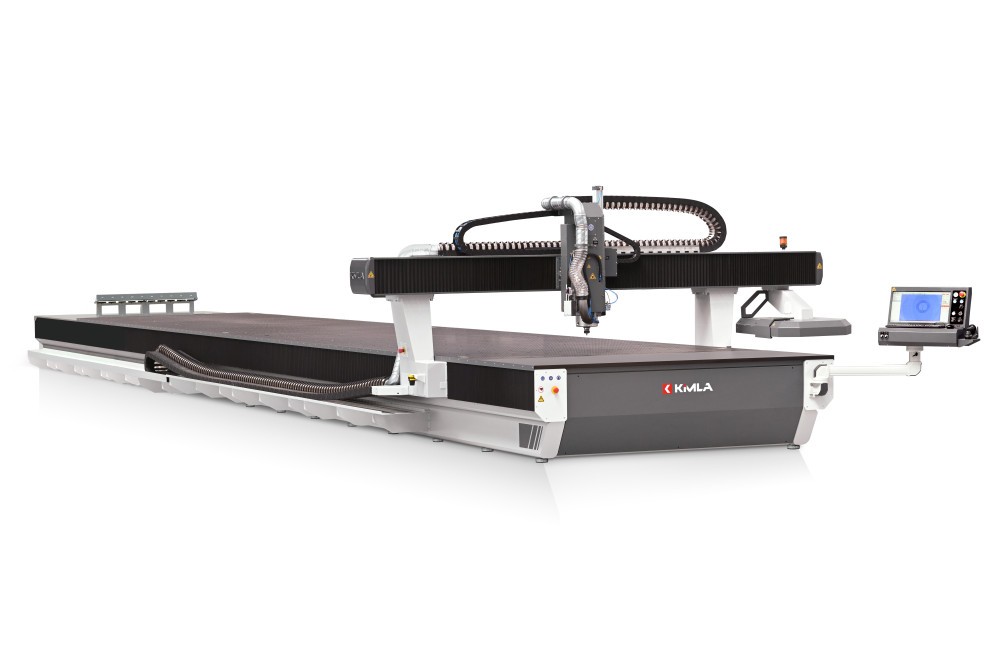

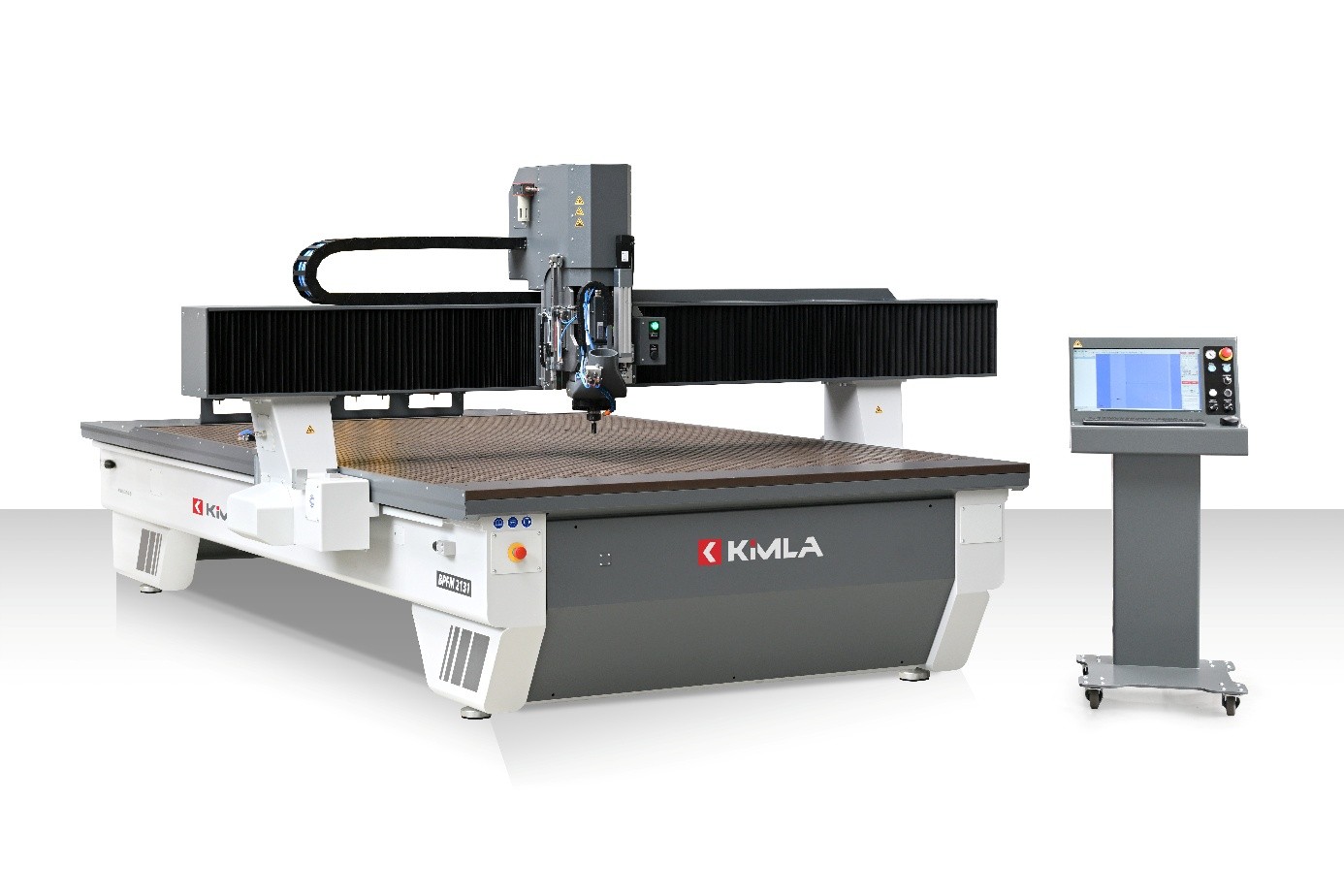

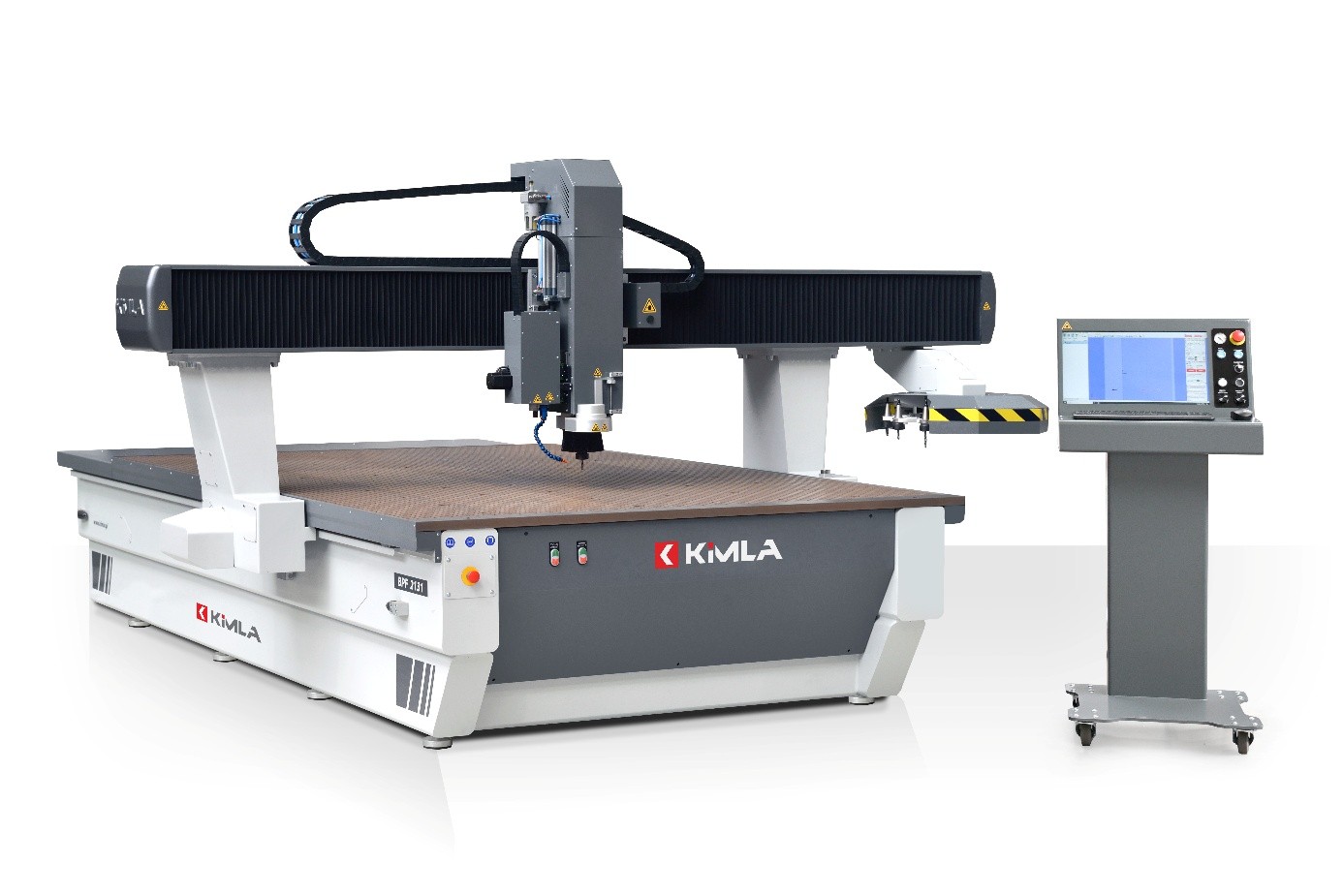

Wielkoformatowe centrum obróbcze CNC BPFT jest wysokowydajnym urządzeniem, które zostało zaprojektowane jako platforma do maszyn obrabiających metodą skrawania w co najmniej 3 osiach. Dzięki zastosowaniu dodatkowych sterowanych osi, centrum obróbcze łączy w sobie funkcjonalność freazarki, tokarki, wiertarki, gwinciarki, urządzenia tnącego, bigującego, nalewającego, itp.

Centra obróbcze CNC firmy Kimla powstały na bazie ploterów przemysłowych, dzięki temu dziedziczą wszystkie ich zalety, między innymi: konstrukcja bramowa z obustronnym napędem serwonapędami oraz elektroniczną kompensacją kąta bramy.

W zależności od konfiguracji oraz dodatkowego wyposażenia urządzenie może być przeznaczone do obróbki zarówno tworzyw sztucznych, kompozytów ale przede wszystkich blach metali stopów lekkich (np. aluminium, mosiądz) oraz stalowych.

Jest to możliwe dzięki nowoczesnej, zwartej oraz dużo sztywniejszej konstrukcji bazowej maszyny w porównaniu z ploterami przemysłowymi.

Aby sprostać wymaganiam cięższej obróbki niektórych materiałów w centrach obróbczych instalowane są wrzecziona o mocy nawet do 20 kW z automatyczną wymianą narzędzi z magazynem liniowym lub obrotowym.

Wielkoformatowe centra obróbcze najczęściej wyposażone są w stół rastrowy próżniowy wraz pomopą próżniową niemieckiej firmy Becker o wydajności 250 m3/h. Ten rodzaj stołu umożliwa pewne mocowanie materiału zarówno w postaci arkuszy jak i elementów o nieregularnych kształtach za pośrednictwem standardowych bloczków próżniowych. W wersji ze stołem T-rowkowym istnieje możliwość mocowania materiału obrabianego mechanicznie, bezpośrednio na stole lub w imadle.

opcje podstawowe
Wymiary obszaru
roboczego [mm]
Szerokość 1500, 1600, 2100, 2600, 3100 ...
Długość 2100, 2500, 3100, 4100, 5100, 6100, 7100 ...
Zakres osi Z 200, 300, 400, 500, 600, 700 ...
Wrzeciona 24 000 obr./min. 7 kW, 9 kW, 12 kW, 14 kW, 16 kW, 18 kW, 20 kW
40 000 obr./min. 5 kW
50 000 obr./min. 3 kW
System sterowania Serwonapędy cyfrowe AC High Speed

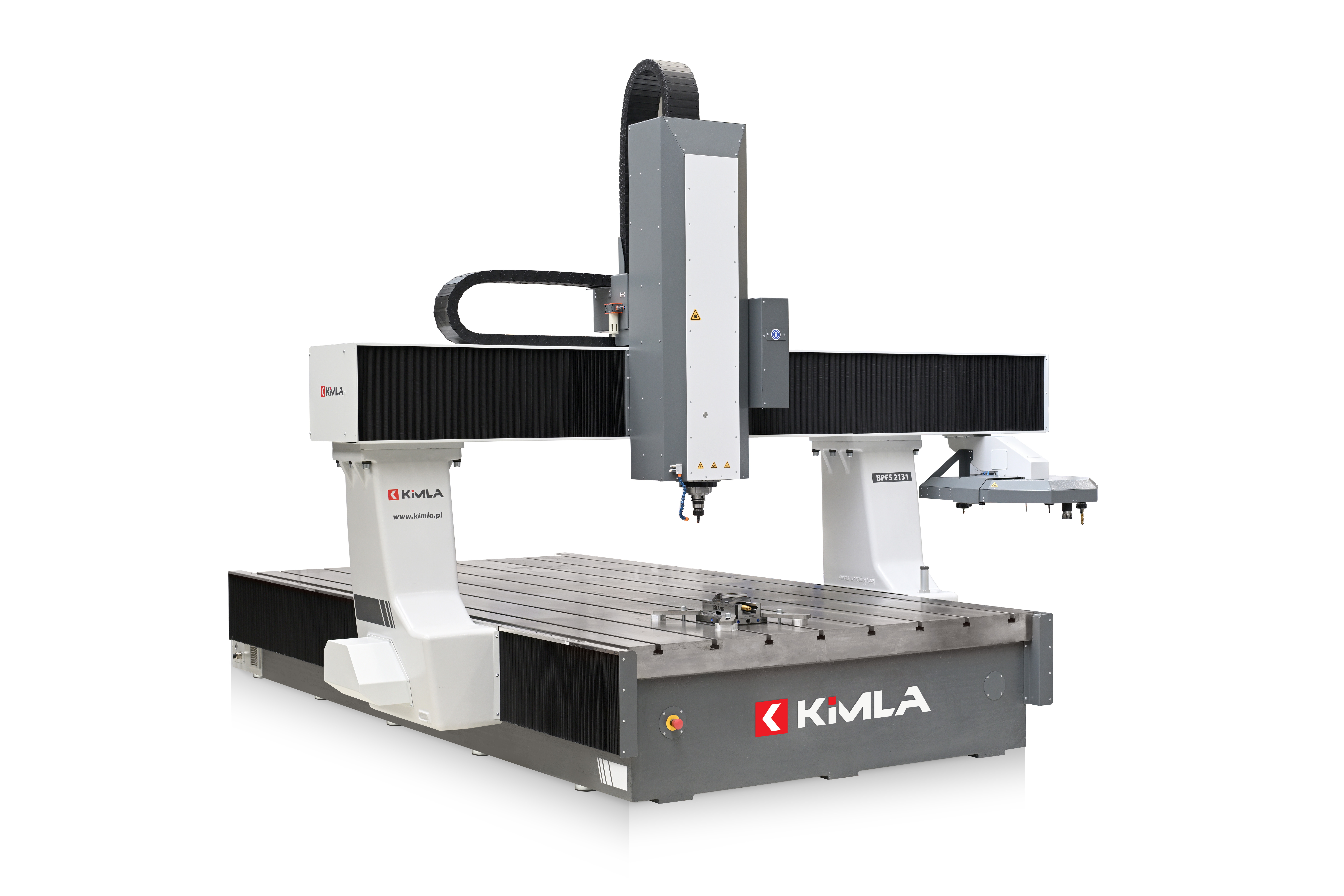

Typ stołu T-rowkowy
Próżniowy
Podciśnieniowy
Hybrydowy
Automatyczna wymiana
narzędzi (ATC)
Bez wymiany
Magazyn liniowy
Magazyn obrotowy
Automatyczna korekcja długości narzędzia
Pulpit z komputerem sterującym
opcje dodatkowe
Chłodzenie mgłą olejową Automatyczne
Głowice Aktywna z nożem oscylacyjnym
Bigująca
Aktywna z nożem bez oscylacji
Nożyk do cięcia folii
Pisząca
Nalewająca
Skaner Dotykowy
Laserowy

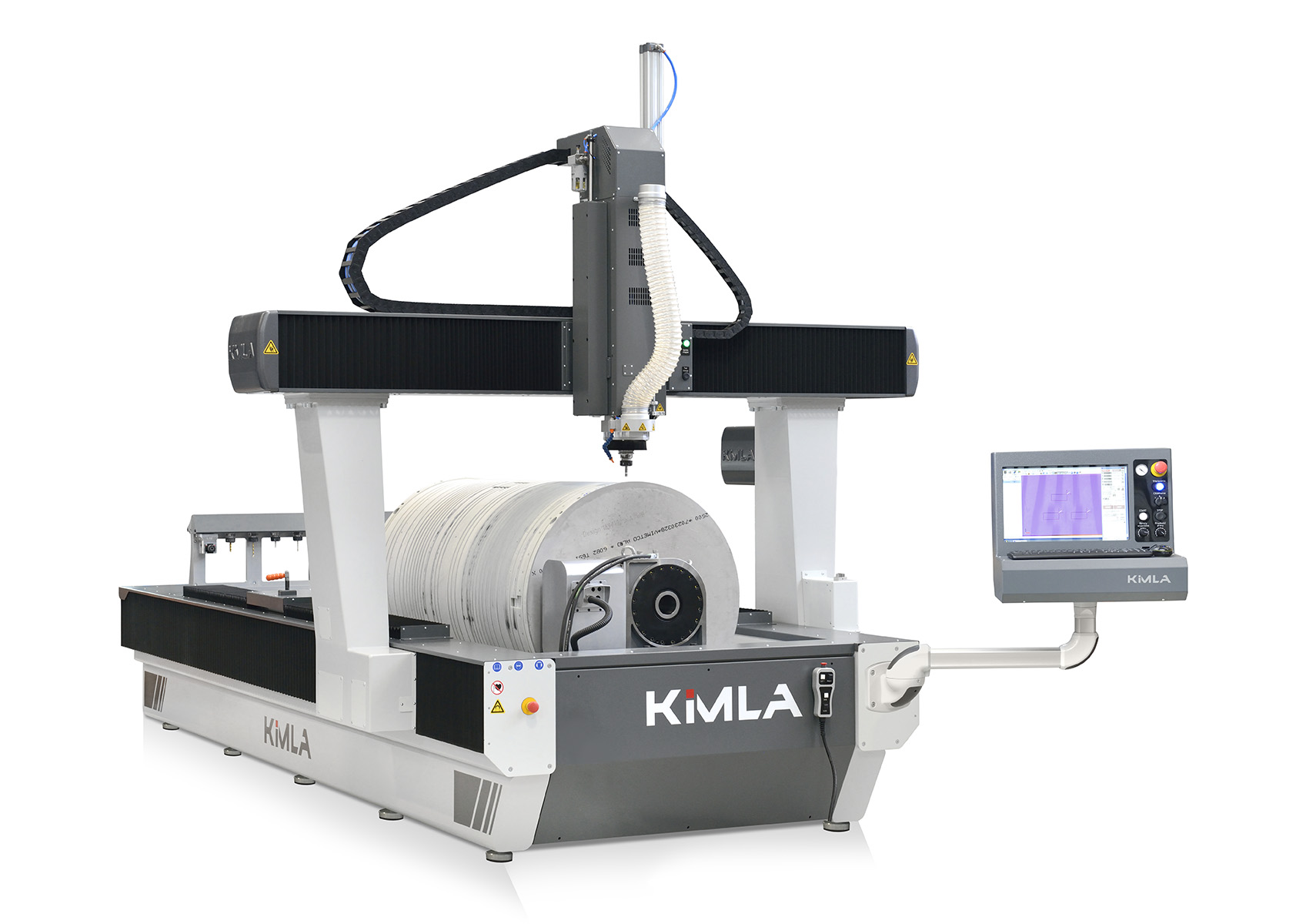

Oś obrotowa "B" na stole
"B" pochylane wrzeciono
"C" na wrzecionie (do agregatów kątowych)
Maty naciskoweKurtyny laseroweOgrodzenie BHP
Stopa dociskowaStopa odciągowaStopa dociskowo-odciągowa
Odciąg wiórówSystem bazowaniaKamerowy system celowniczy
System drukowania opisów
na detalach

video play

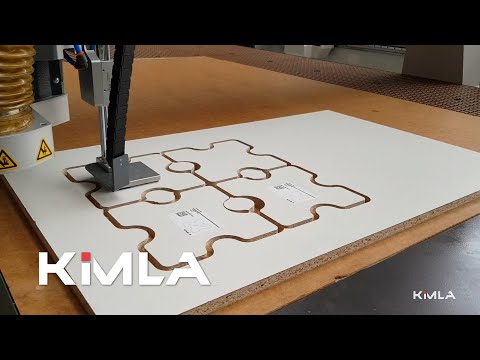

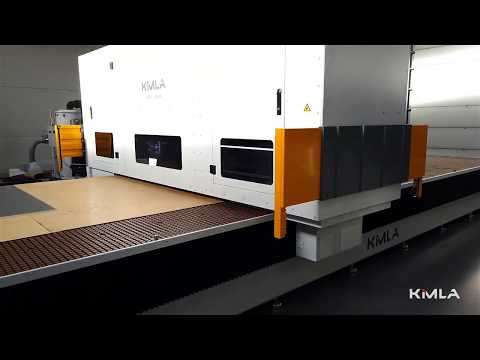

Centrum nestingowe CNC Kimla Wood
video play

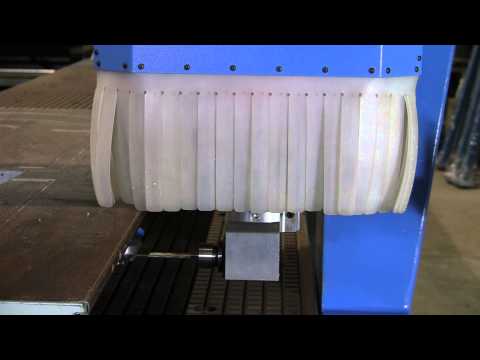

Stopa odciągowa sterowana serwonapędem
video play
Głowica gwintująca na bigowniku
video play
Taziker UK: opinia klienta o ploterach Kimla
video play
KIMLA WOOD - obróbka płyt meblowych
video play

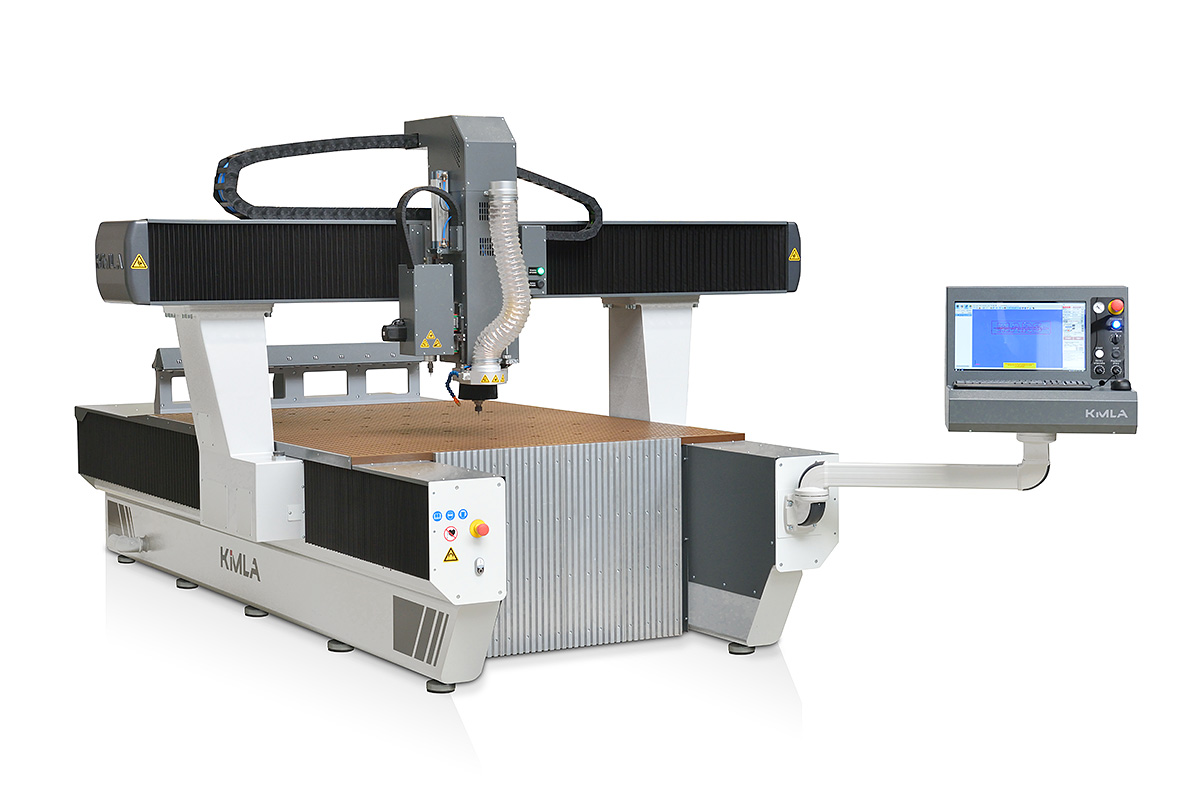

Ploter przemysłowy ze stołem pionowym
video play
Wiercenie, gwintowanie i frezowanie w tworzywie sztucznym na obrotowej osi B
video play
Geetee: opinia klienta o ploterach Kimla
video play
Frezowanie dibondu - 4 wrzeciona
video play
Frezowanie tworzyw sztucznych - obróbka zgrubna
video play
Frezowanie profili aluminiowych na ploterze Kimla BPF
video play
Frezowanie plexi na ploterze przemysłowym
video play
Obróbka drzwi na ploterze Kimla BPF
video play

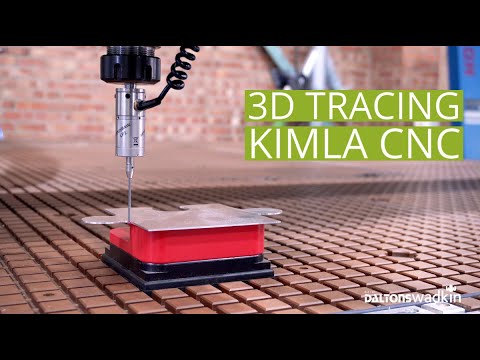

Sonda skanująca Kimla
video play
Plotery Kimla BPF - historia klienta
video play
Produkcja opakowań na ploterach Kimla
video play

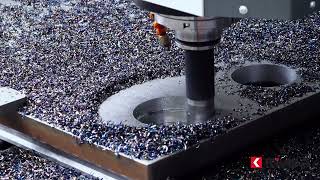

Ploter frezujący do stali
video play
Produkcja ploterów Kimla na napędach liniowych
video play

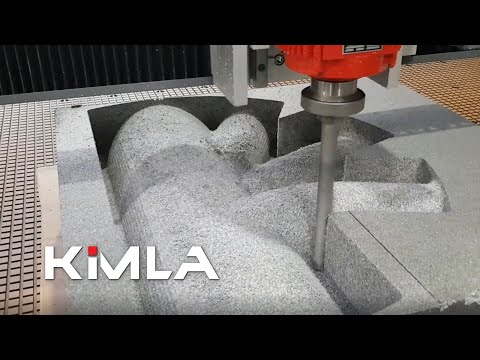

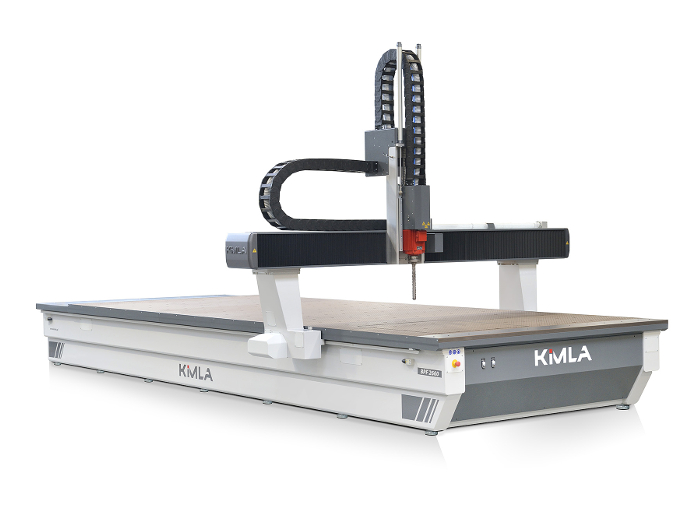

Frezowanie styropianu 3D na BPF 2660
video play

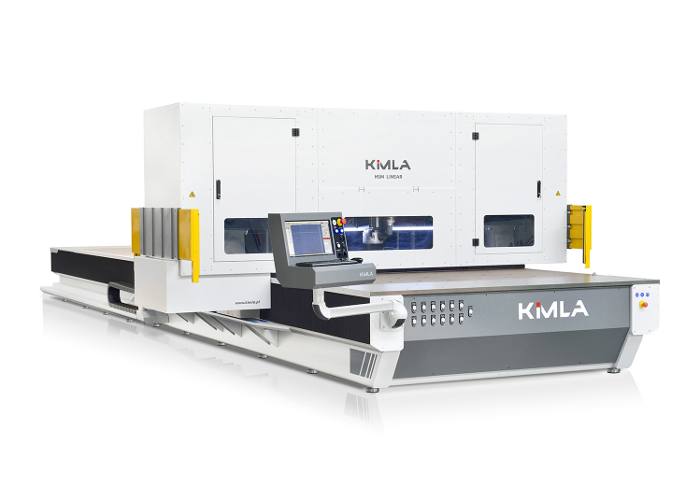

Centrum obróbcze z kabiną ochronną
video play
Drukowanie i naklejanie etykiet na ploterach przemysłowych
video play
Cięcie nożem oscylacyjnym 5D
video play
Cięcie profili aluminiowych piłą fi=350mm
video play

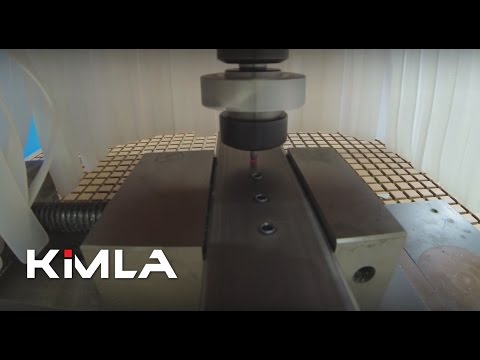

Gwintowanie w profilu aluminiowym na BPF
video play

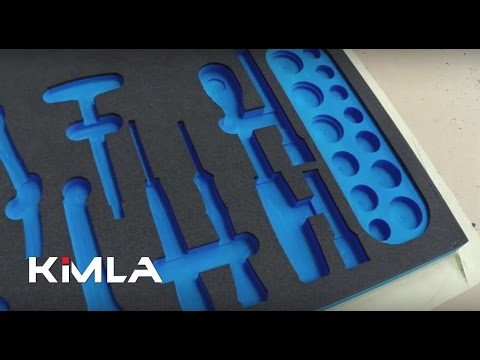

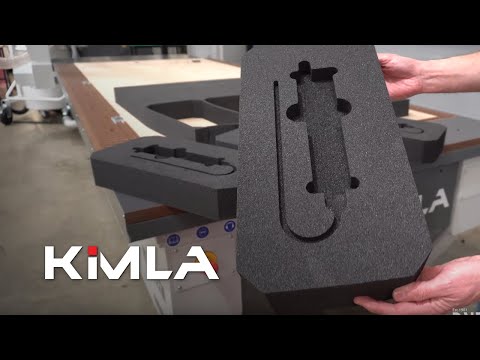

Frezowanie pianki, gąbki na BPF
video play
Cięcie gumy na ploterze przemysłowym
video play
Termowiercenie pod gwinty
video play
Ploter przemysłowy BPF
video play
Corian
video play
Wielkoformatowa frezarka do aluminium
video play
Bezpyłowa obróbka frontów MDF
video play
Frezowanie profili aluminiowych
video play

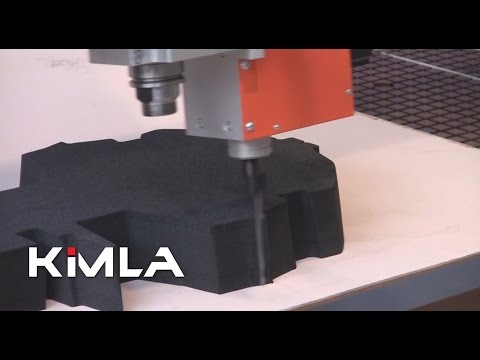

Wycinanie materiałów spienionych
video play
Obróbka polietylenu HDPE 20mm 0.3m/s!
video play

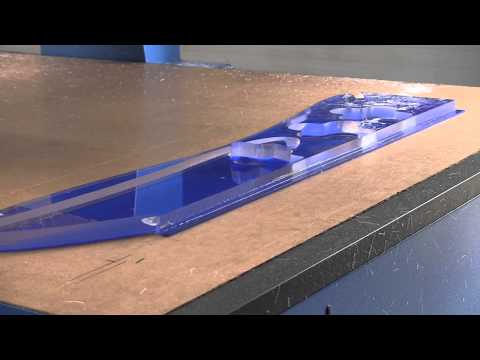

Frezowanie plexi
video play
Centrum obróbcze z pochylanym wrzecionem. 4 osie
video play
Wielkoformatowa frezarka do dibondu
video play
Wycinanie struktur lotniczych
video play
Centrum do nestingu płyt MDF, wiórowych
video play
Centrum do linii rozlewniczych, agregat kątowy
video play
Obróbka drzwi do chłodni
video play
Frezowanie drzwi metalowych
video play
Nakładanie kleju i składanie kolektorów słonecznych
video play
Frezowanie polipropylenu
video play
Introligatorskie centrum obróbcze CNC
video play
Frezowanie ślimaka transportującego butelki
video play
Frezarka do długich profli
video play
Obróbka 3D
video play

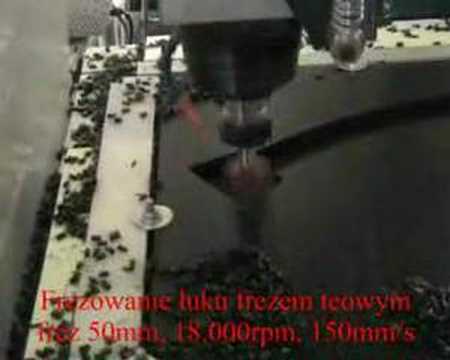

Frezowanie łuku pod rowek Teowy
video play
Obróbka płyty modelowej
video play
Rozkrój płyty wiórowej
video play

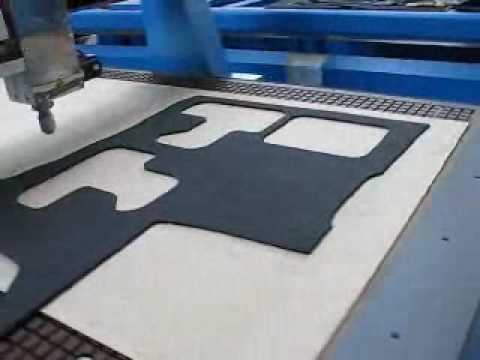

Wycinanie wykładziny samochodowej
