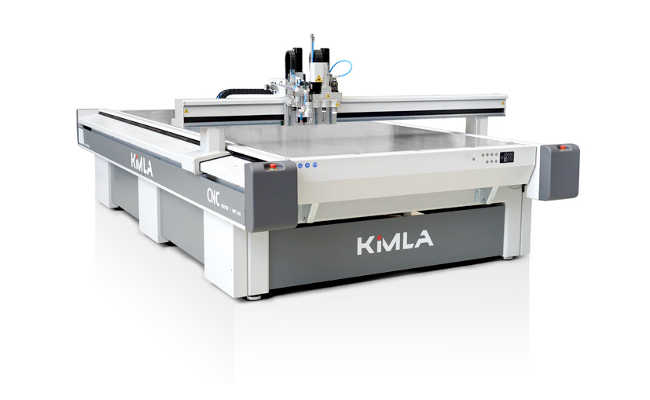

Pierwszy na świecie cutter produkowany seryjnie na napędach liniowych, otwiera nowe możliwości produkcyjne w wielu branżach. Ploter tnący Kimla BPT Linear dostępny jest w różnych obszarach roboczych i opcjach wyposażenia. Kompaktowa konstrukcja maszyny została wyposażona w innowacyjne rozwiązania oparte o napędy liniowe, które zostały zaprojektowane i przystosowane specjalnie dla tego urządzenia.
Cutter nowej generacji
Nowy cutter z napędami liniowymi i całkowicie nową konstrukcją pozwala osiągać jeszcze większą wydajność i jakość pracy. Wysokowydajne wycinanie jest możliwe dzięki zastosowaniu bezpośrednich układów pomiarowych pozycji o ultra wysokiej dokładności – rozdzielczość pomiaru 0,001 μm oraz powtarzalności pozycjonowania 1 μm. Napędy liniowe zastosowane w tej maszynie są praktycznie bezobsługowe, ponieważ napęd magnetyczny nie powoduje żadnego tarcia, więc nic się nie zużywa, co eliminuje kosztowne naprawy w okresie eksploatacji maszyny.
Sterowanie dedykowane
Nasz autorski system sterowania z dynamiczną analizą wektorów ™ został specjalnie zaprojektowany dla tego urządzenia tak aby maksymalnie wykorzystać potencjał naszych napędów liniowych. Od teraz nawet bardzo skomplikowane kształty będzie można obrabiać z niespotykaną wcześniej wydajnością i precyzją. Wbudowany system all-in-one zawiera w sobie wszystkie potrzebne moduły CAD/CAM/CNC/NESTING co zapewnia wysoki komfort i precyzję obróbki.
Obrabiane materiały
Ploter tnący Kimla BPT Linear oferuje bardzo szeroki zakres obrabianych materiałów dzięki możliwości rozbudowy o wiele opcji dodatkowych. Świetnie sprawdzi się w cięciu: skóry, tkanin, włókien, materiałów kompozytowych, uszczelkarskich, warstwowych, papieru, tektury, folii.
Opcje dodatkowe

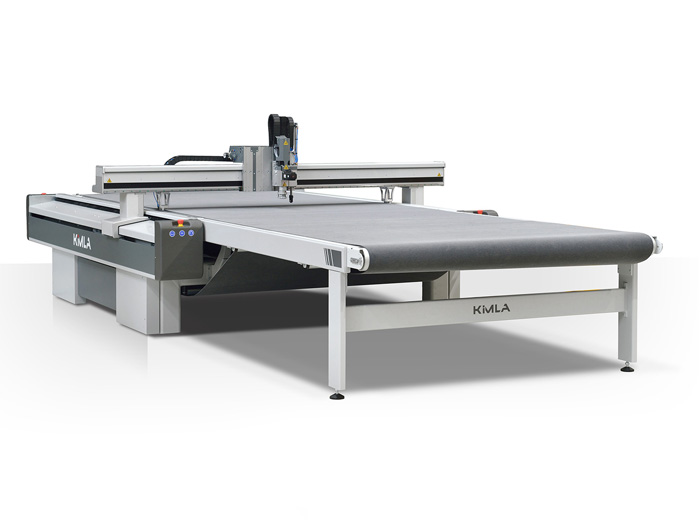

Konwejor to stół taśmowy, który automatycznie przesuwa materiał dzięki czemu wzrasta komfort i wydajność pracy. Konwejor umożliwia pracę w trybie ciągłym co ogranicza zbędne przestoje maszyny. Dodatkowo maszynę wyposażyć można w stół odbiorczy i załadowczy, system celowniczy, głowice oscylacyjną, głowice frezującą, głowice piszącą, głowice znakującą, głowice bigującą.
Wymiary obszaru roboczego [mm] |
Szerokość | 1800, 2200, 2700, 3200 ... |
---|---|---|
Długość | 1600, 2100, 2500, 3100, 4100, 5100, 6100 ... | |
Zakres osi Z | 200 | |
Nóż oscylacyjny | pneumatyczny | |
elektryczny - 1x servo, 2x servo | ||
System sterowania | Serwonapędy cyfrowe AC High Speed | |
Typ stołu | Próżniowy | |
Komputer sterujący |
Głowice | Frezująca | |
---|---|---|
Bigująca | ||
Znakująca | ||
Pisząca | ||
Skaner | Dotykowy | |
Laserowy | ||
Zdalna konsola | ||
Maty naciskowe | ||
System bazowania | ||
Konwejor - taśmowy stół transportowy | ||
Stół odbiorczy i załadowczy |
